測量

高流速模塊

低流速模塊

通氣量                     V Vpeak Vmin

范圍

-200至+300.0 SLPM空氣，氧氣和氮?dú)?/p>

-40至+40 SLPM碳二氧化碳

0至300空氣/氧氣混合物

0.01至20.00 SLPM空氣，氧氣，氮?dú)?，二氧化碳和笑?/p>

精度

空氣和氧氣：讀數的±2％

或標準±0.075 L / min，以較大者為準

氮和二氧化碳：讀數的±3％或標準±0.075L/ min，以較大者為準

空氣/氧氣混合物：讀數的±4％

或標準±0.100 L / min，以較大者為準

空氣和氧氣：讀數的±2％或標準±0.010 L / min，以較大者為準

氮?dú)夂投趸迹鹤x數的±3％或標準±0.010L / min，以較大者為準

一氧化二氮：讀數的±4％或標準±0.025 L / min，以較大者為準

吸氣潮氣量

Vti

范圍

0.01 至 10 L STP

0 至 10 L STP

精度

空氣和氧氣:讀數的±2%+0.020升

空氣/氧氣混合:讀數的±4% +0.020 L STP

空氣和氧氣:讀數的±2% 或±0.010 L，以較大的為準

一氧化二氮:讀數的±4%或±0.010 LSTP，以較大者為準

呼氣潮氣量

Vte

范圍

0.01 至 10 L STP

/

精度

空氣和氧氣:讀數的±3% +0.030 L

空氣/氧氣混合物:讀數的±4%+0.040 L STP

/

分鐘通氣量

MV

范圍

0.01 至 100 L STP

0 至 10 L STP

精度

讀數的±3%

讀數的±3%

時間

Ti   Tip   Te

范圍

0.04 至 30秒

0.04 至 30秒

精度

讀數的2%或±0.01秒，以兩者中較大的為準

讀數的2%或±0.01秒，以兩者中較大的為準

吸呼比率

I:E  或 I:E ip

范圍

1:100.0 至 100.0:1

1:100.0 至 100.0:1

精度

讀數的±4%

讀數的±4%

呼吸率

F

范圍

每分鐘呼吸1到1500次

每分鐘呼吸1到1500次

精度

讀數的±2%或0.1 BPM，以兩者中較大的為準

讀數的±2%或0.1 BPM，以兩者中較大的為準

呼吸壓力

P（氣道壓） PIP（氣道峰壓） PeeP（呼氣末正壓） Pmap(平均壓) Pmin（最小壓力） P△（差壓） 低壓

范圍

-25.0到150.0 cmH2O。

(-2.45至14.7KPa)

/

精度

讀數的±0.5%或±0.15 cmH2O (0.015KPa)，以較大的為準

/

高壓

Phigh

范圍

-10至150.0PSI(-69至1000KPa)

/

精度

讀數的±1%或0.1 PSI (±0.69KPa)，以較大的為準。

/

絕壓

Pabs

范圍

375至1200毫米汞柱(500至

1600 mbar)

375至1500毫米汞柱(500至

2000 mbar)

精度

±8毫米汞柱(±11 mbar)

±8毫米汞柱(±11 mbar)

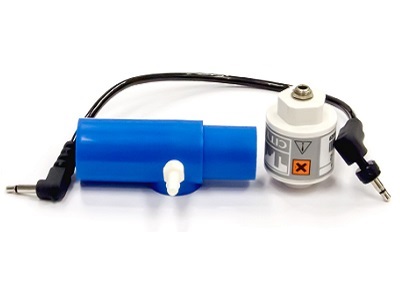

氧氣濃度

O2

范圍

21 至 100%

/

精度

2%的濃度

/

溫度

Temp

范圍

5至40°C

5至40°C

精度

當流速大于2 L/min時，為±1℃

當流速大于2 L/min時，為±1℃

注意：

1. 標準條件定義為21.1℃和101.3 kPa

2. 流量和體積精度適用于這些標準條件(見注1)。

3. 對于高流量模塊，氣體和環境空氣的溫度必須在±10℃以內，氣體的相對濕度必須小于30%，溫度為21.1℃。對于低流量模塊，氣體和環境空氣的溫度必須在±5℃以內，氣體的相對濕度必須小于30%，溫度為21.1℃。

4. 流量和體積精度降級: 從21.1℃到每1℃的讀數±0.075%;在101.3 kPa以上每1.03 kPa讀數的±0.015%;101.3 kPa以下每1.03 kPa讀數的±0.022%;當相對濕度超過30%時，每1%相對濕度的讀數為±0.07%。

低流量模塊的額外流量精度降級為每1℃ 0.0003標準L/min, 1kpa遠離21.1℃和101.3kPa。
