檢測項目包括：空間分辨率、空間幾何特性、低對比度分辨率、CT值線性、均勻性、噪聲、層厚、定位光精度

常規及螺旋CT機系統成像性能的量化評價, 完成CT機成像性能檢測

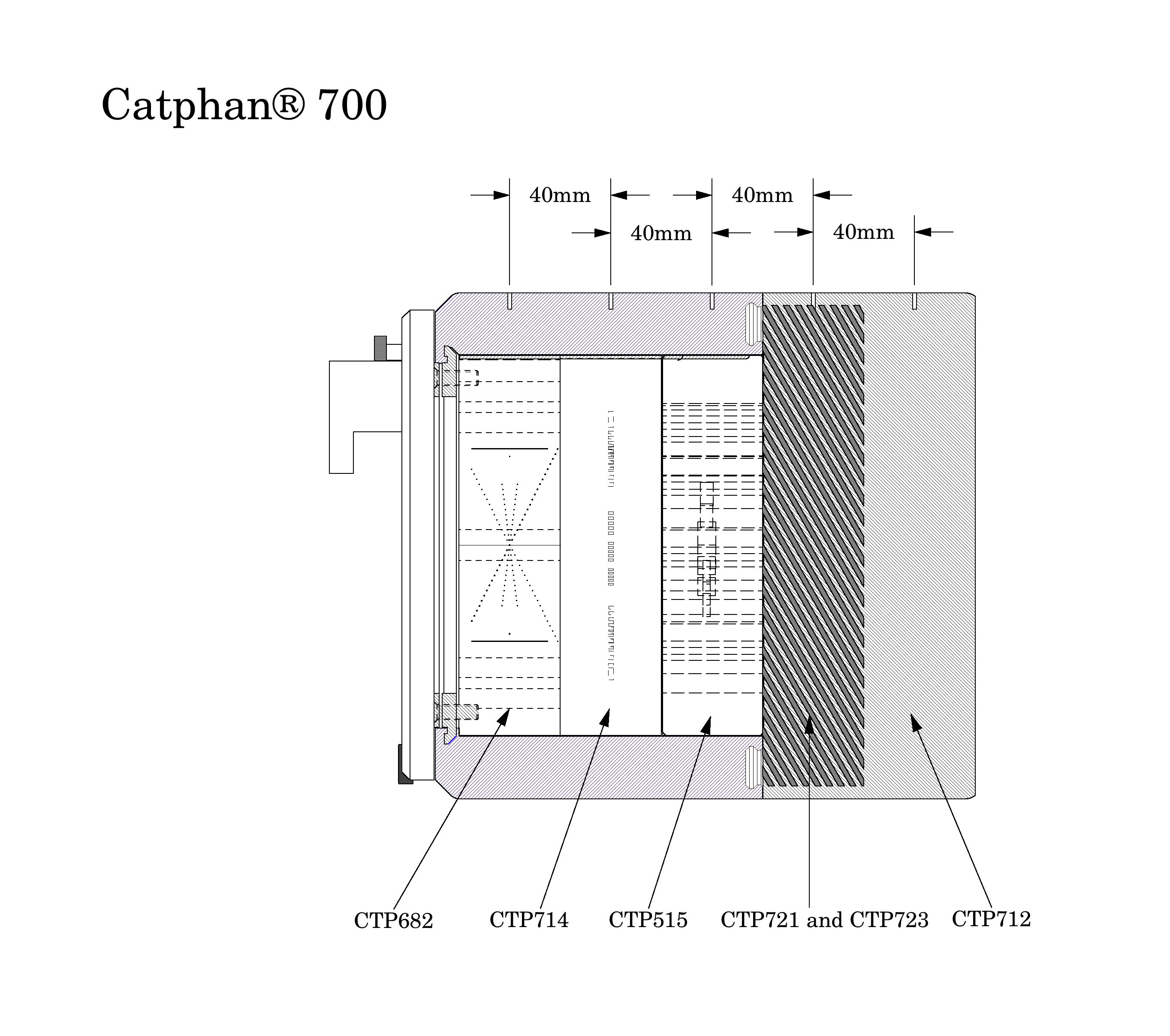

1.CTP682 Geometry Sensitometry Module幾何因素測試模塊

CTP682模塊包含三組相對反向幾何斜坡切片。其中一個斜坡使用0.15毫米鋼絲設定在23°角，據此產生斜波的影像具有2.4倍放大，以減少極限的圖像測量的影響。此外，該小直徑導線減少超范圍條紋偽影。其他兩個斜坡采用碳化鎢珠對制成，斜坡高度設置為Z軸38mm，粗斜坡使用0.28毫米珠隊，以1mm為Z軸的增量。細斜坡使用0.18毫米珠對，25 mm Z軸的增量。反向斜坡對使操作者能夠方便地驗證模型是否與掃描儀軸正確對齊。通過測量相對的斜面之間的比率，可以確認機架角度大于10°，從而避免錯誤的測量結果。

對于密度測量，該模塊具有10個樣品和水的容器。該材料包括聚四氟乙烯，50％羥基磷灰石，聚甲醛樹脂，壓克力，Polystryene，低密度聚乙烯，PMP，和空氣。像素大小可通過計算4個精密加工的圓柱體的像素，其形成在x和y方向的一個正方形的數量來計算。該模塊還包含八個亞克力球來評價掃描儀成像的球形體積。丙烯酸球體的直徑為1mm，1.5毫米，2毫米，3MM，4毫米，6毫米，8毫米和10毫米。

為詳細的MTF和SSP的計算，兩個隔離珠0.28毫米和0.18毫米直徑均位于中間模塊的平面。對于薄切片的高分辨率測量，50μ直徑鋼的MTF線貫穿模塊的完整40mm厚。

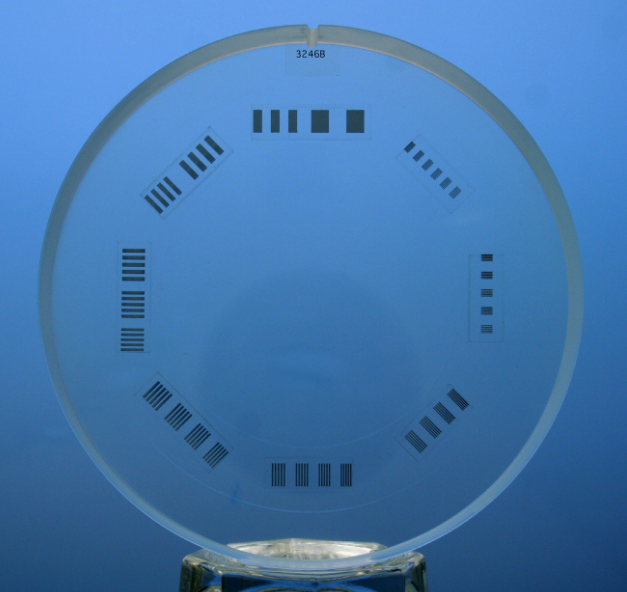

2.CTP714 30 Line Pair High Resolution Module線對高對比度分辨率模塊

CTP714的獨特設計通過減少高對比度材料的用量大大降低了視覺假象。在2mm厚的鋁對比度數字鑄成位置上的徑向八角形圖案，分辨率范圍從1-30線對/CM。該分布設計降低了條狀偽影對測試對象的影響。八角形的設計和組合旋轉45°被測定與x軸或y軸或?qū)R，或在45°或90°的角度。

3.CTP515 Low Contrast Module低對比度測試模塊

CTP515由一系列不同直徑圓柱棒組成，其中三個成像效果呈現為低對比度。在所有的z軸方向由一根 40mm的長棒提供一致的對比度參考，保證掃描任何體積段的平均值一致。此外，獨特的SUBSLICE保證不同的掃描協議對測試對象評價有效（間距，層厚和重建算法）。

對于選擇螺旋和多層圖像的協議，獨特的子片低對比度目標（truncated cylinders）已包括在此模塊中。比較通過掃描子片目標具有不同的成像設置（層厚，螺距和重建算法）得到的圖像提供了有價值的信息，以幫助優化方案的選擇確定小低對比度的物體，如腫瘤。

所有的不同樣品和背景材料具有同等有效原子序數;唯一的密度是變化的，以產生變化的有效衰減系數。

SUBSLICE靶標稱1.0％對比度，其z軸的長度為3，5和7毫米。對于每個這些長度中，又有3，5，7，和9毫米目標靶。

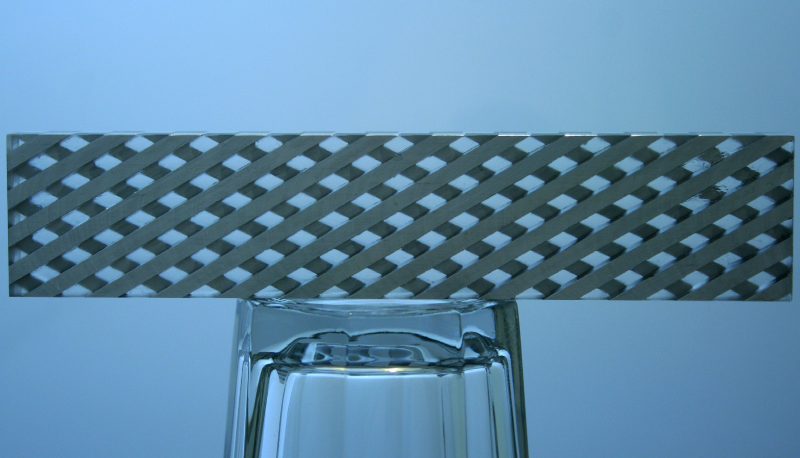

4.CTP721 Wave Insert and CTP723 Bead Blocks紋波和層厚分辨率模塊

位于CTP712頂部的均勻部分有三個部件包括CTP721紋波插件和2組 CTP723珠塊。紋波插件具有重復4mm厚的鋁坡道和聚氨酯在離切片平面30度角之間交替上升。插件中包含兩個相對交替斜臺。CT圖像因從坡道產生交變的深色和淺色圖案。在正交位置就會出現一個正方形和三角波之間的交叉。實際的波形受掃描儀的層厚和分辨率影響。通過珠塊分析圖像的MTF參數，層寬和/高分辨率變化可以被識別。此外，側視蜂巢狀圖案提供了一個視覺感受或分析的3-D的一致性評估。

5.CTP712 Uniformity Section圖像均勻性測試模塊

在CTP712固體水提供圖像均勻性的測試結果，相比充水的水箱消除由于不同水源的變化影響。該Catphan®均勻材料的CT值可以相對水的CT值的誤差保持在2％（0-20H）。這種固體材料的較高的徑向和軸向均勻性使得它作為替代水的理想材料。它在x，y和z平面測試進行很寬的變量測試和保證在各種應用下的穩定性。
