提供多種靈敏度規格的測試卡供選擇

醫用X射線圖像增強器對比靈敏度測試標準模體

1．  模型基材料：鍛造鋁板，純度>99.5%，圓形，外徑按照影像增強器入射視野1:1訂制，厚度20mm+0.05mm

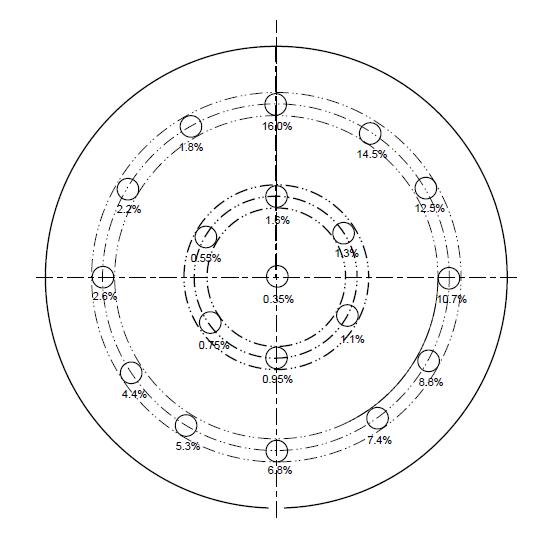

        200374  鋁基盤外徑230mm±0.2mm，對比靈敏度測試區：圓孔直徑15mm±0.05mm，19組，環形分布，等間距。

模擬對比度分別為:16%，14.5%，12.5%，10.7%，8.8%，7.4%，6.8%，5.3%，4.4%，2.6%，2.2%，1.8%，1.6%，1.3%，1.1%，0.95%，0.75%，0.55%，0.35%

圖示為200374示意，需依據客戶照射野實際要求定制加工

2． 模型基材料：鍛造鋁板，純度>99.5%，圓形，外徑按照影像增強器入射視野1:1訂制，厚度20mm+0.02mm

       200374-1 對比度靈敏度測試區：圓孔直徑6.5mm±0.05mm，10組，環形分布，間距32度夾角。模擬對比度分別為:7.0%，6.0%，5.0 %，4.0%，3.5%，3.0%，2.5%，2.1%，1.75%，1.5%

3． 模型基材料：鍛造鋁板，純度>99.5%，圓形，外徑按照影像增強器入射視野1:1訂制，厚度20mm+0.02mm

       200374-2 對比度靈敏度測試區：圓孔直徑10.0mm±0.05mm，10組，環形分布，等間距。模擬對比度分別為: 9.0%，8.0%，7.0%，6.0%，5.0 %，4.0%，3.0%，2.0%，1.0%

                                         200374-2

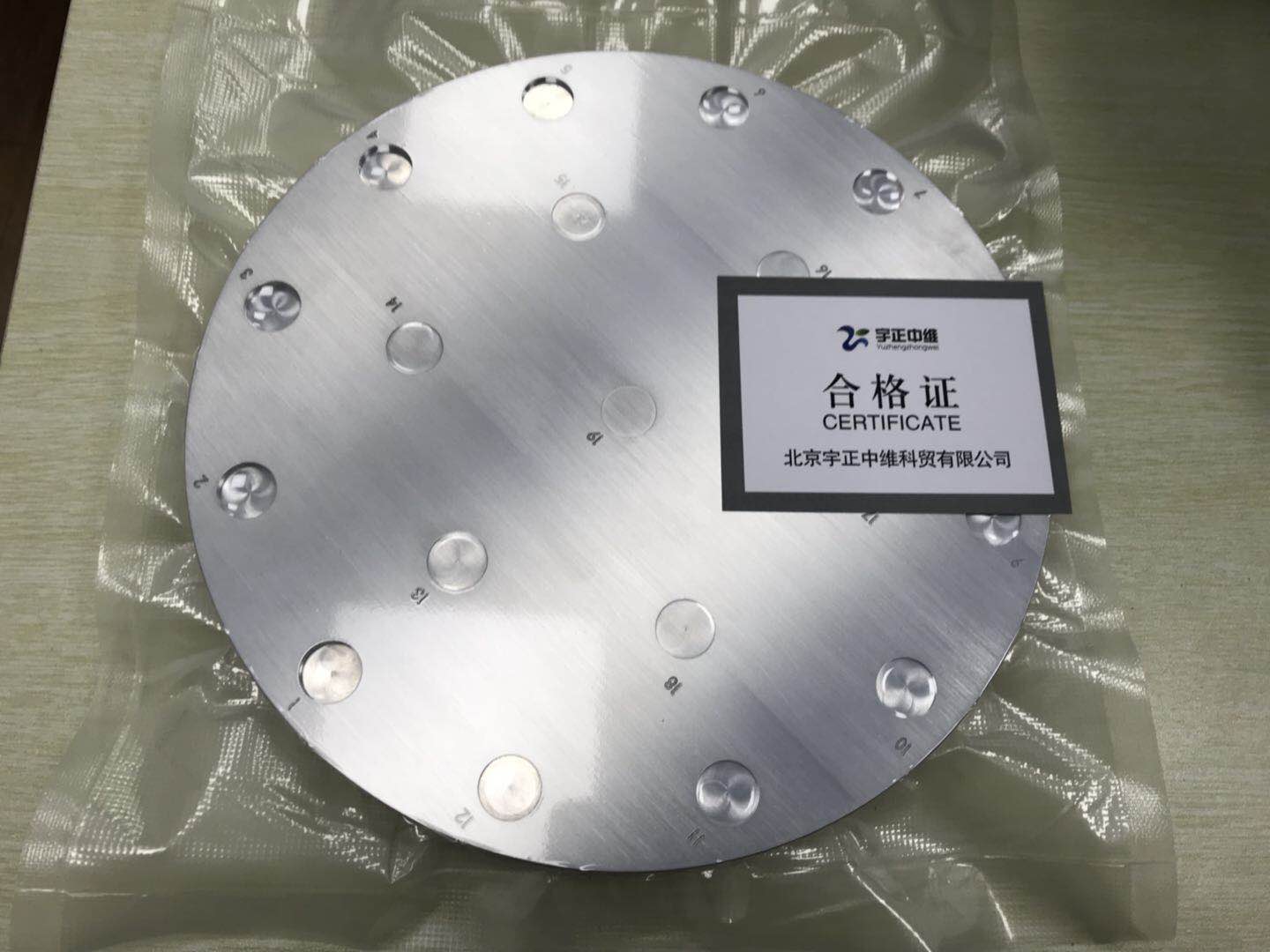

4． 模型基材料：鍛造鋁板，純度>99.9%，圓形，外徑按照影像增強器入射視野1:1訂制，厚度20mm+0.02mm

       200374-3 對比度靈敏度測試區：圓孔直徑10.0mm±0.05mm，18組，環形分布，等間距。模擬低對比度值：1．O％，1．4％，1．8％，2．3％，2．7％，3．3％，3．9％，4．5％，5．5％，6．6％，7．6％，8．6％，10．8％，12．3％，14．5％，16．O％，18．O％，20．0%，低對比度誤差：±0.02mm（隨貨提供檢測證書）
