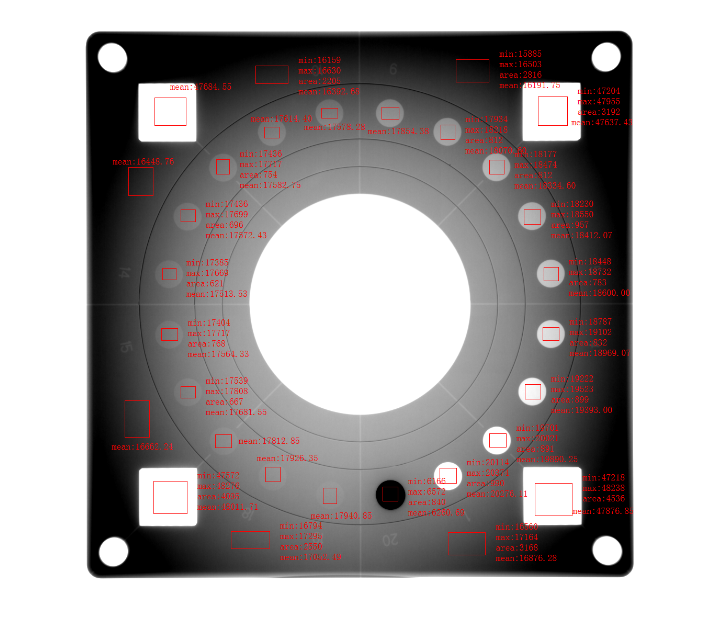

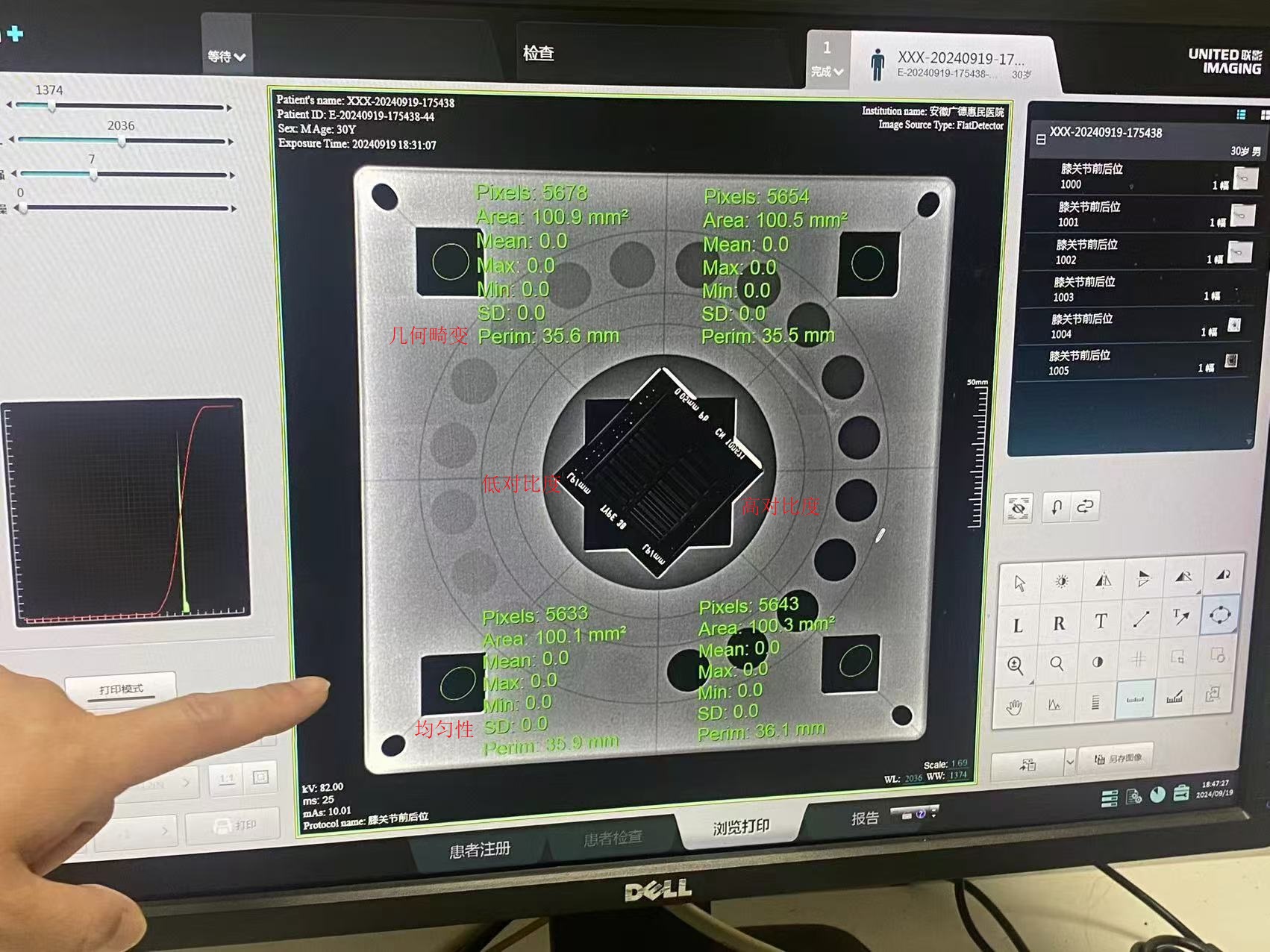

一次曝光完成六個成像性能指標檢測,線束軸垂直度, 空間分辨力,低對比度,殘影,影像均勻性,圖像幾何畸變.

用于CR/DR數字?jǐn)z影系統成像質量性能的檢測

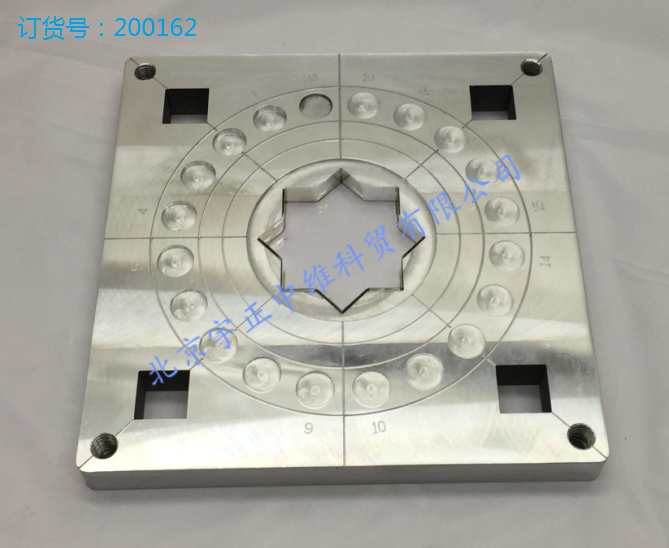

1．  模型基材料：鍛造鋁板，純度>99.5%，正方形，外尺寸200mmX200mm±0.1mm，厚度20mm+0.05mm

2．  低對比度測試區：圓孔直徑15mm±0.05mm，20組，順時針，環形分布，等間距。深度按順序逐次增加，孔深偏差小于±0.02mm，側邊標注對應打碼編號（非全部）（詳細指標見下表）。

19組 對比度范圍為：0.35%, 0.55%, 0.75%, 0.95%, 1.1%, 1.3%, 1.6%, 1.8%, 2.2%, 2.6 %, 4.4%, 5.3%, 6.8 %, 7.4%, 8.8%, 10.7%, 12.5%, 14.5%, 16.0%.

1組   全遮擋不透射靶區：可做殘影試驗。

3．  影像均勻性：4個邊長20mmX20mm±0.02mm正方形通孔，位于測試板四角，位置距兩側外邊緣等距：20mm±0.02mm。

4．  空間標尺和幾何畸變：視野角標 200mm，180mm，160mm，中心垂直軸一條，水平軸一條，對角線2條。影像增強器幾何失真測試環3條：直徑160mm ，120mm，100mm。

5．  射線軸準直定位槽：圓槽，直徑80mm，深3mm。內置測量筒，筒基座直徑80mm，高150mm，在中心軸測試鋼珠2只，直徑1mm。射線中心軸與測量筒中心軸重合。

6．  空間分辨率：檢測空間分辨率0.6 –5.0 lp/mm, 45° 嵌入式卡槽設計，分辨率測試卡可呈45°、水平或垂直三個方向排列。（測試卡邊長邊長50mm+0.5mm）
