IEC60601（GB9706.1醫用電氣設備安全規范）

保護接地阻抗測量

對地漏電流測量

外殼漏電流測量

患者漏電流（需選配MD測試單元）

加載電流測量

絕緣阻抗測量

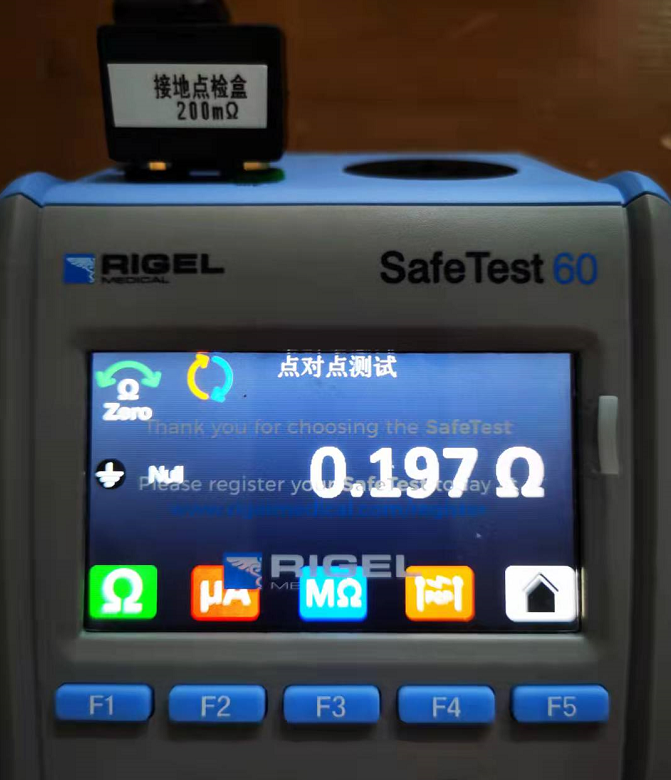

點對點測試（電阻，患者漏電流）

NFPA-99：

保護接地阻抗測量

對地漏電流測量

外殼漏電流測量

加載電流測量

絕緣阻抗測量

點對點測試（電阻，電流）

IEC 61010：

保護接地阻抗測量

接觸電流測量

接觸電壓測量

加載電流測量

絕緣阻抗測量

點對點測量（電阻，電流）

IEC 62353：

保護接地阻抗測量

設備漏電流測量

加載電流測量

絕緣阻抗測量

點對點測量（電阻，電流）

接地導通

預脈沖

65-25A 峰值電流, (0.1 ~ 0.8 ? 分別量測)，用于消除氧化層薄膜電阻的測量誤差

脈沖形態

指數衰減

衰變時間

200 – 550µs 到 5%的峰值電流, (0.1 ~ 0.8 ?分別量測)

測量方法

2 線法

測量電流

> 200mA直流

測試電壓

4-24Vrms 開路/閉路

量程（低）

0.001 – 0.999Ω ，分辨力0.001Ω

量程（中）

1.00 – 9.99  Ω ，分辨力0.01Ω

量程（高）

10.0 – 19.9  Ω ，分辨力0.1Ω

準確度

± 1%測量值的, ± 5mΩ

測試回路保護

在4mm輸入端子處，如果加載交流或直流電壓≥30V則測試中斷

漏電流測試（加載狀態下）

頻率響應

提供4種標準可選值

IEC 60601, IEC 62353, NFPA-99, IEC 61010

GB9706.1（IEC 60601）/ AAMI標準

對地漏電流 / 外殼漏電流 / 患者漏電流

GB4793.1（IEC 61010）標準

接觸電流 / 接觸電壓

YY/T 0841（IEC 62353）標準

設備漏電流（直接法）

NFPA-99標準

對地漏電流 / 外殼漏電流

測試輸出電壓

電源網電壓

量程

0.1- 9999μA (0.1-8000μA 典型值 IEC61010)

測量/顯示分辨力

0.1μA

準確度

量程0.1-1999uA，準確度± 1%，

量程2000-9999uA，準確度± 2%

電源極性

軟鍵控制

單一故障條件

軟鍵控制零線開路 / 地線開路

負載測試

應用

火-零，火-地，零-地,

量程

0.0Vac – 300Vac，分辨力0.1Vac

準確度

± 2% ± 2 數字 (10Vac – 270V ac)

電源頻率

45.0 – 66.0Hz ,分辨力 0.1Hz

量程

0.0A – 20.0A

分辨力

0.1A

準確度

±5% ± 2 數字

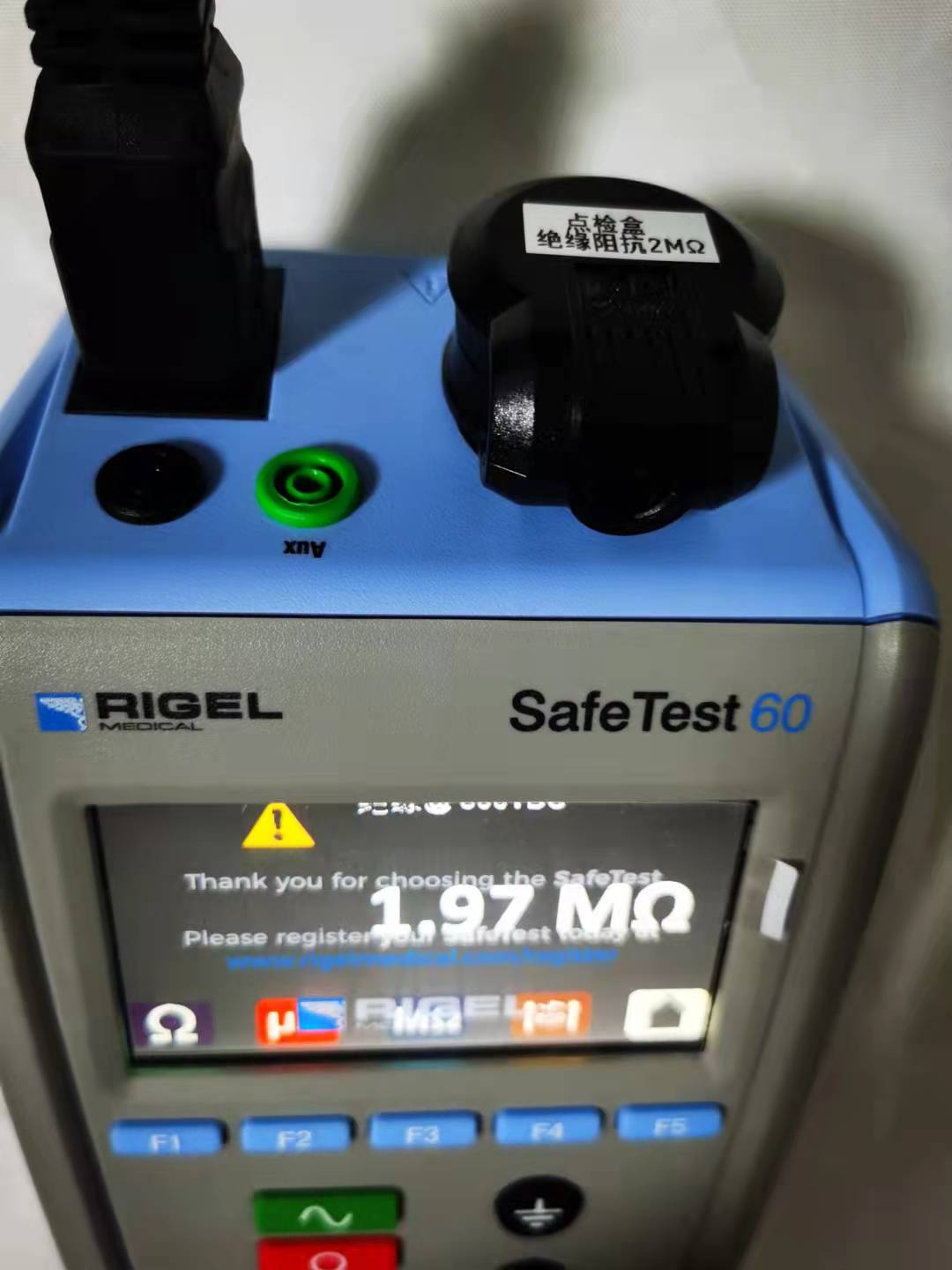

絕緣阻抗

測量方式

待測物電源端到地（I類），待測物電源端到外殼（II類）

加載電壓

500VDC @1mA.

最大開路/閉路電壓

<600VDC

量程

100KΩ - 20MΩ ± 5% ± 2數字，分辨力 0.01MΩ

短路電流

<2mA

點對點測試

測試類型

點對點接地電阻 /點對點漏電流

電源

最大額定電流

20A @ 120V / 16A @ 230V

占空比 (@21°C環境)

16A ~ 20A, 3 min. 開/ 10 min. 閉

10A ~ 15A, 3 min. 開/ 5 min. 閉

0A ~ 10A, 持續

網電源

90-264Vac 48-64Hz

重量

1.1kg  (僅機體)

2.2kg  (機體加附件)

尺寸

225 x 150 x 100mm (長 x 寬 x 高)

一般規格

操作語言

中文，英文等

操作溫度

0 ~ 40°C

濕度

0-98% 相對濕度，非凝結

存儲溫度

-10 ~ 50°C

海拔

0 – 2000米

防護等級

IP 40

環保等級II

符合 IEC 60529
