模體可以測量以下參數

- 動態范圍     - 對比分辨力      - 空間分辨率      - 線束質量      - 同質性

包含測試細節的銅板夾在丙烯酸玻璃板中。丙烯酸玻璃是白色的，因此在聚光燈條件下可以更好地看到光束。結構位涂在測試板的兩側。

外形尺寸：300毫米*300毫米*18.5毫米。

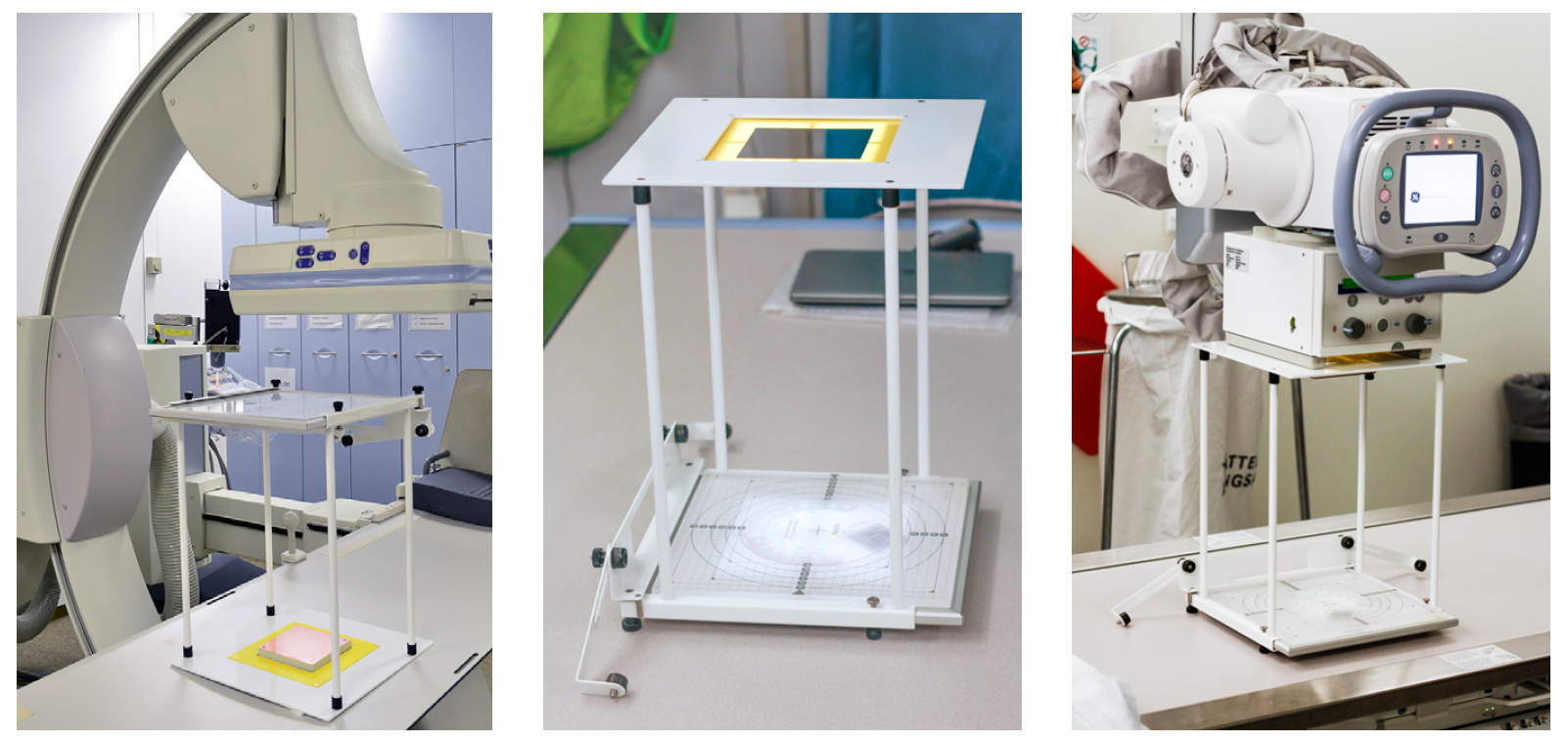

以下為測試擺位示意圖

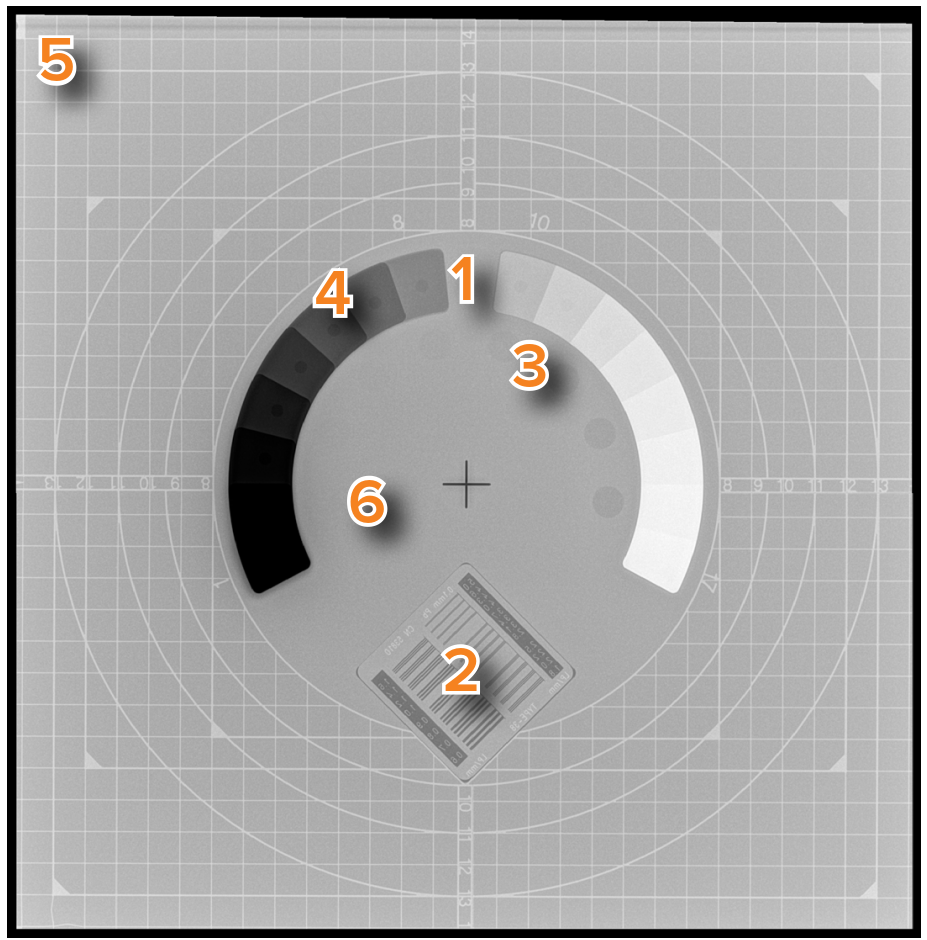

測試體膜用于X射線攝影和熒光透視設備的驗收測試（符合DIN 6868/150）

1 .  1.5mm厚度均勻的銅板

2． 高分辨力測試區：0.6 / 0.7 / 0.8 / 0.9 / 1 / 1.2 / 1.4 / 1.6 / 1.8 / 2 / 2.2 / 2.5 / 2.8 / 3.1 / 3.4 / 3.7 / 4 / 4.3 / 4.6 / 5.0 lp/mm，與長軸保持45°夾角放置，鉛厚0.1mmPb

3.  8個直徑為10mm深度為0.4/0.6/0.8/1.2/1.7/2.4/3.4mm/4.0mm的細節對比度物體，用于判定當前工作設置的對比度分辨力

PMMA中細節對比度目標的深度

4． 動態楔形梯：銅，17階0.00/0.18/0.36/0.54/0.74/0.95/1.16/1.38/1.50/1.73/1.96/2.21/2.45/2.70/2.96/3.22/3.48mm

動態階梯的厚度

在PMMA（聚甲基丙烯酸甲酯）板上有16個直徑為4mm深度為2.5mm的對比細節物體（用于評價銅楔形梯中每一級的對比度分辨力

放射影像中可觀察的數字號碼，用以指示動態銅楔形階梯位置

5．體模空間位置標尺線

6.  不透視中心十字標記尺，空白區可測試影像均勻性

7． 模體尺寸：300×300×18.5 mm
