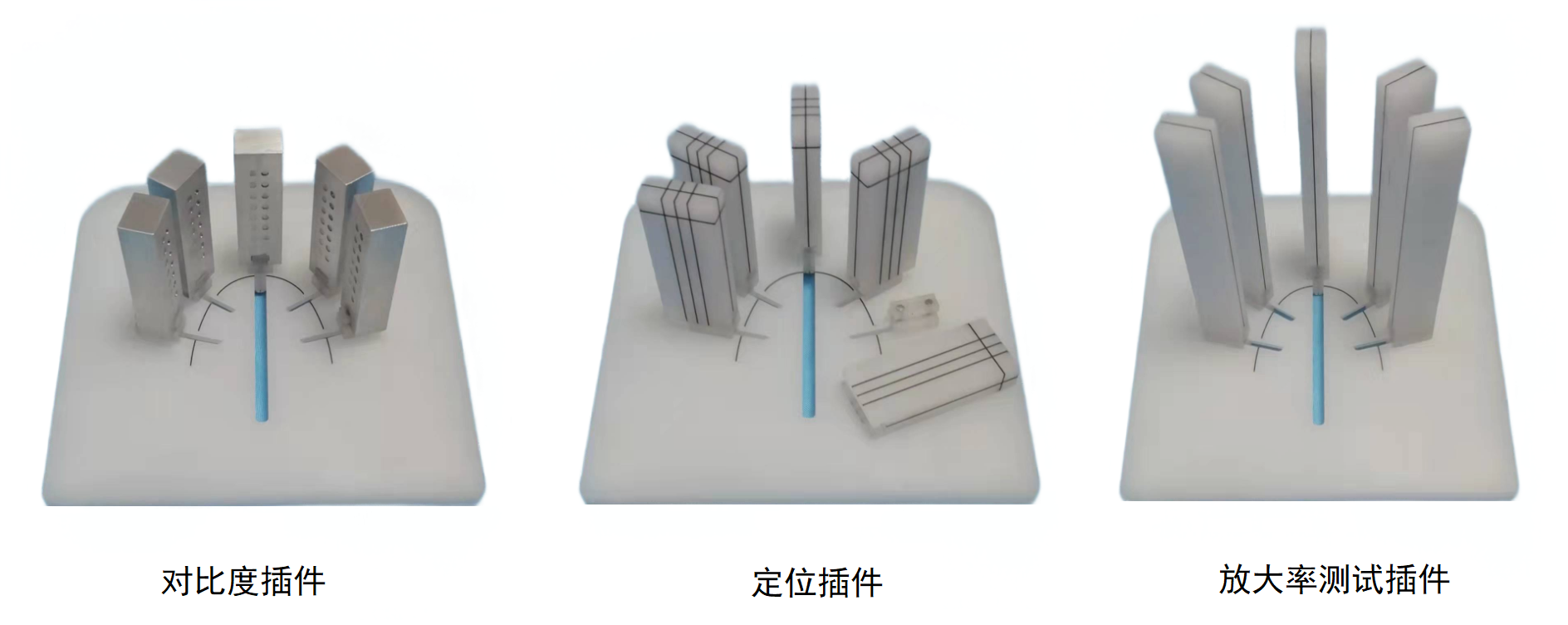

該組模型由聚焦層定位模塊、全景放大率一致性測試模塊、全景低對比度測試模塊3部分構成。這三種模塊測試時都固定在如下圖所示的一塊平板上，全景牙科機掃描該測試體模可以對影響圖像質量的參數進行全面評估?？捎糜谀z片和數字系統。

可實現

• 量化焦點槽和圖像層
• 準確測定咬偏量
• 量化掃描的對稱性
• 測量入射光束的角度
• 可視化簡單錯誤
• 空間分辨率測試(單獨提供測試模式)

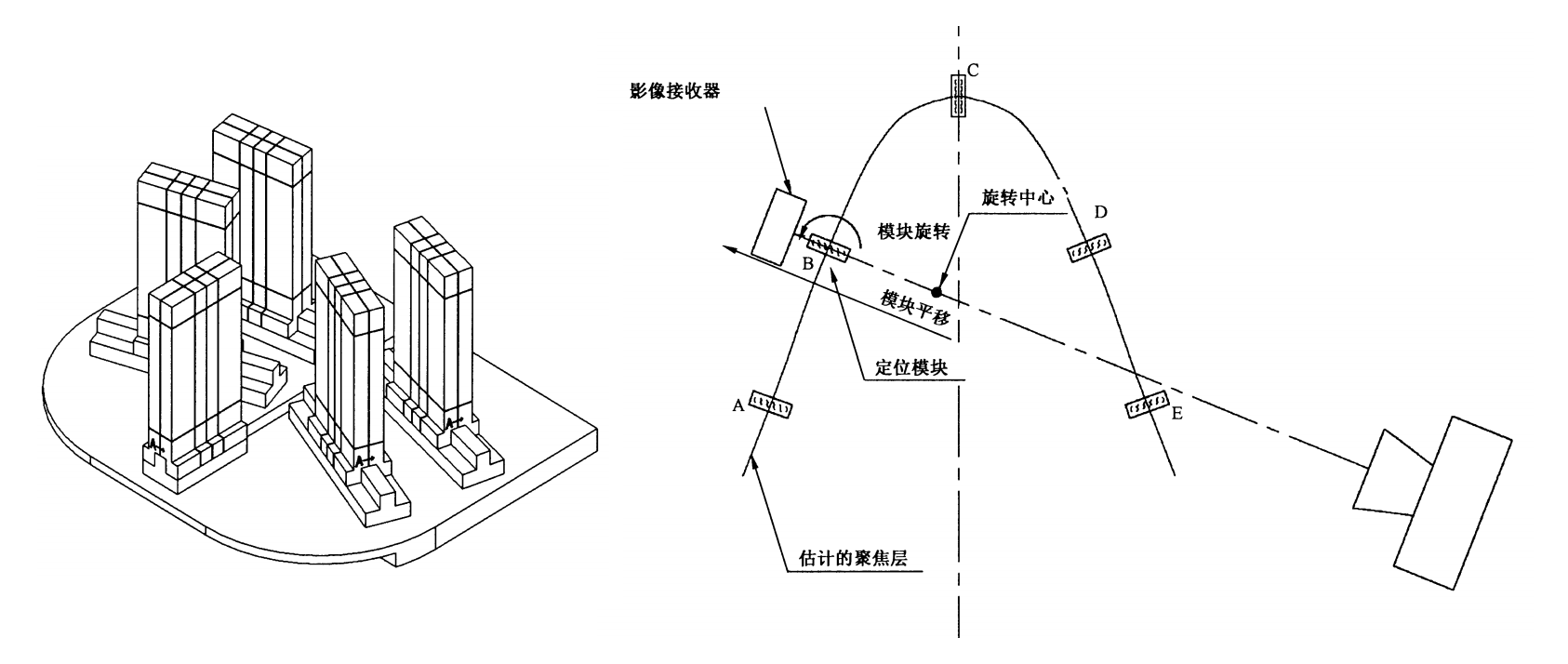

                    聚焦層測試插件布局圖

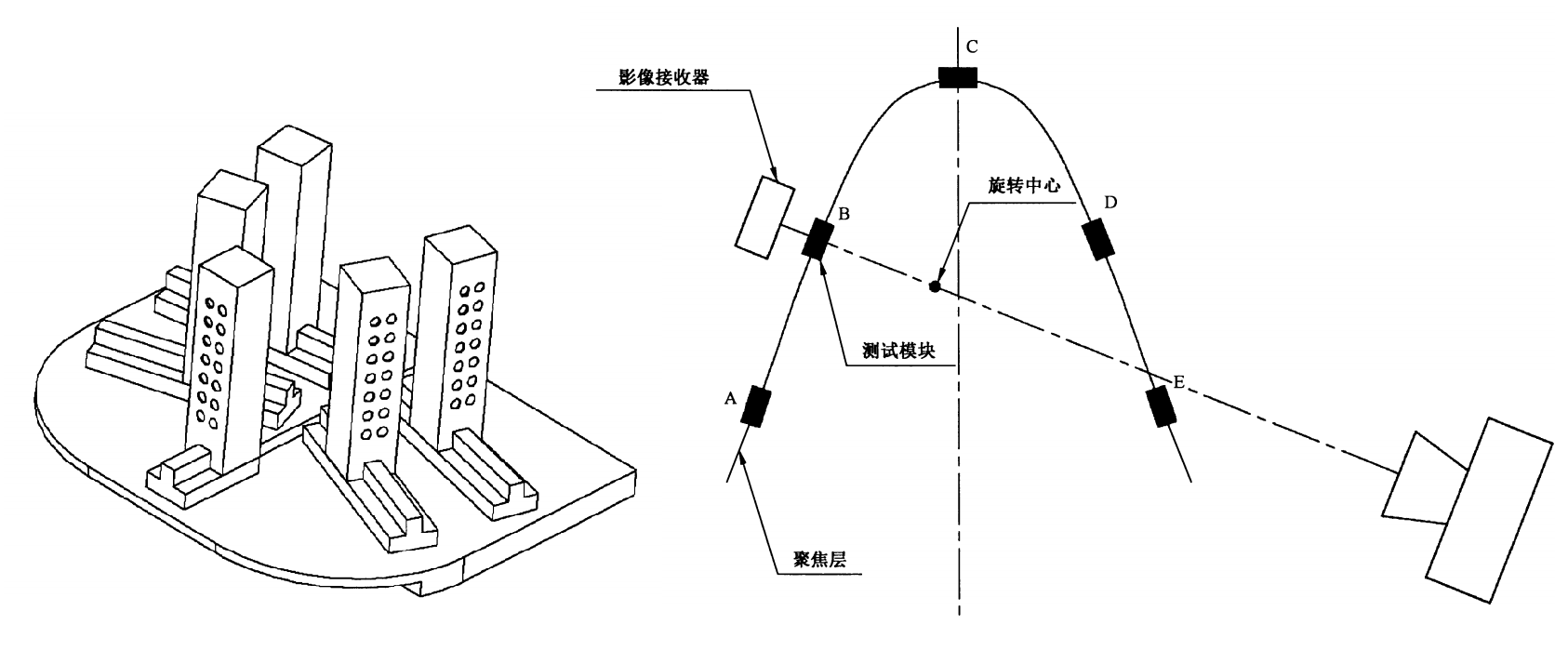

                低對比度測試插件定位布局圖

口腔曲面體層攝影測試體模用于牙科全景機影像測試

1.聚焦層定位：5只測試插件對稱分布于中軸和兩側，具有平行移動滑軌和360°旋轉能力。

2.具有測試器件定位靶線，保證放大率一致性測試插件的中心平面、低對比度分辨率測試模塊的小孔表面與定位模塊投影中心對齊，方向一致。

3.定位插件：長方體內置直徑5mm鋼珠5只，水平位移量5mm，垂直間距10mm

4.放大率測試插件：長方體內置直徑5mm鋼珠7只，垂直間距15mm

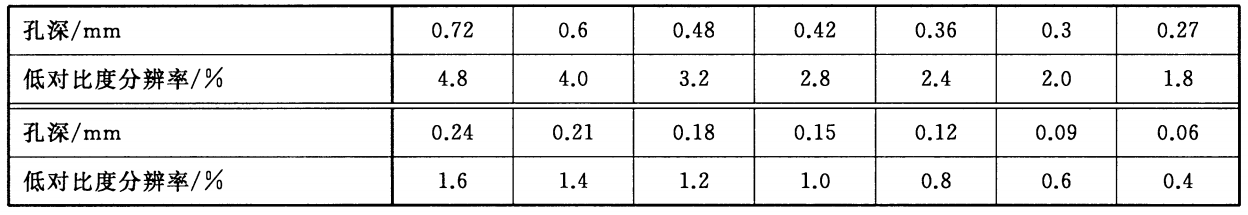

5.低對比度測試插件：長方體雙排平行分布直徑3mm小孔7對，深度從0.06至0.72mm（詳見如下），平行間距5mm，材質鋁

6.配有掃描中心定位三腳架，用于系統空間通用定位
