一、說明：

X射線機焦點尺寸與成像的清晰度有關，因此狹縫法測量X射線機的焦點有非常重要的意義。X射線管焦點以微小焦點為主，使用膠片法進行測量是一種經典辦法。

二、使用步驟：

1.在暗室中將膠片放入X射線暗盒。

2.打開X射線機，調到拍片狀態。

3.設置管電壓，管電流，及曝光時間。不用增感屏?xí)r，推薦曝光條件：75Kv，400mS，400mA；使用增感屏?xí)r，推薦曝光條件：75Kv，20mS，100mA

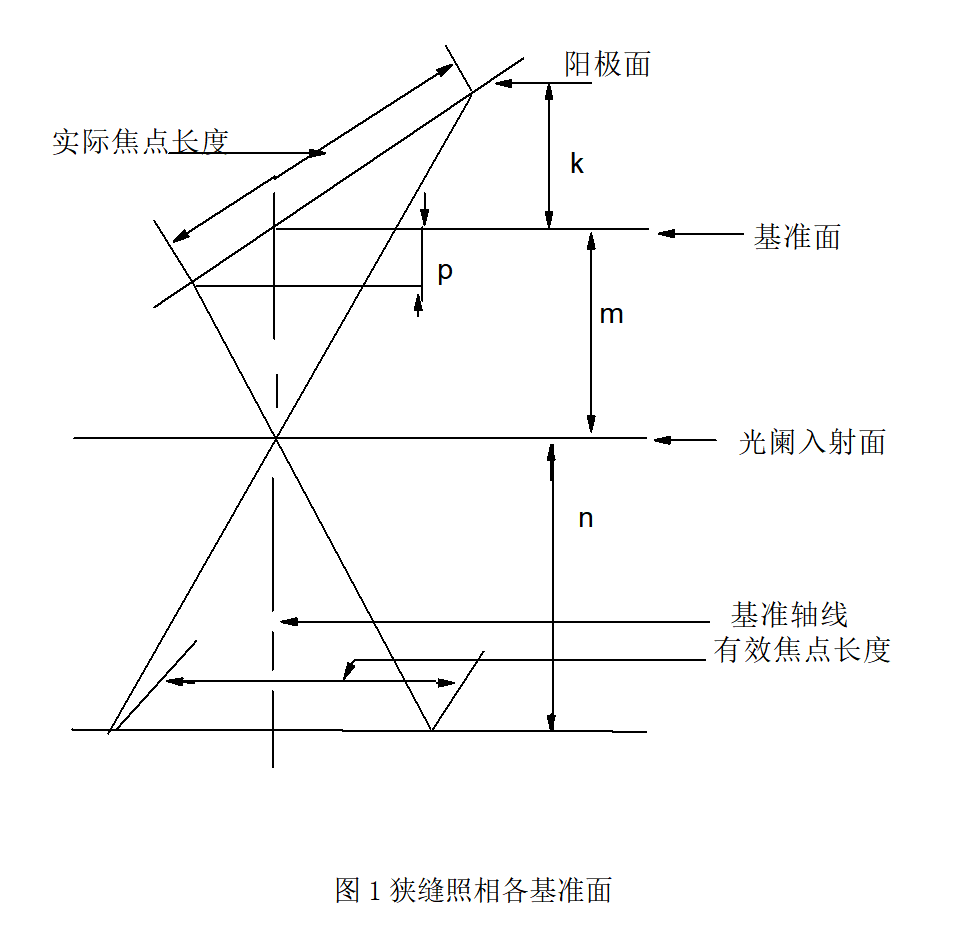

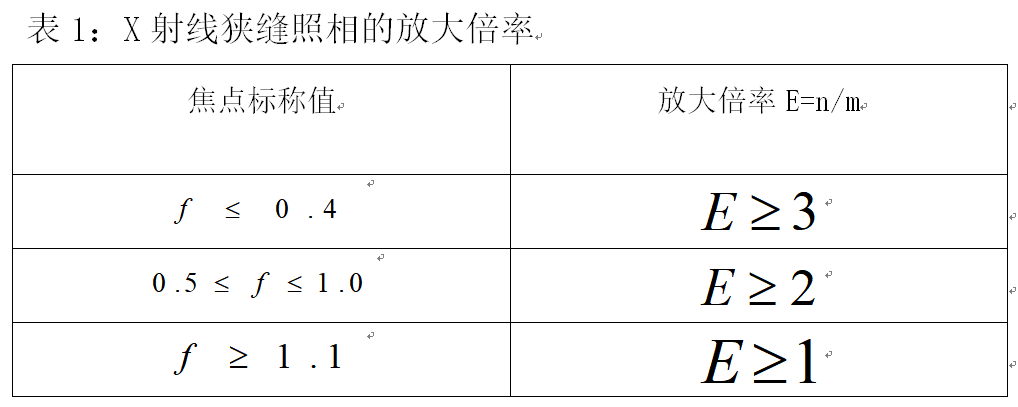

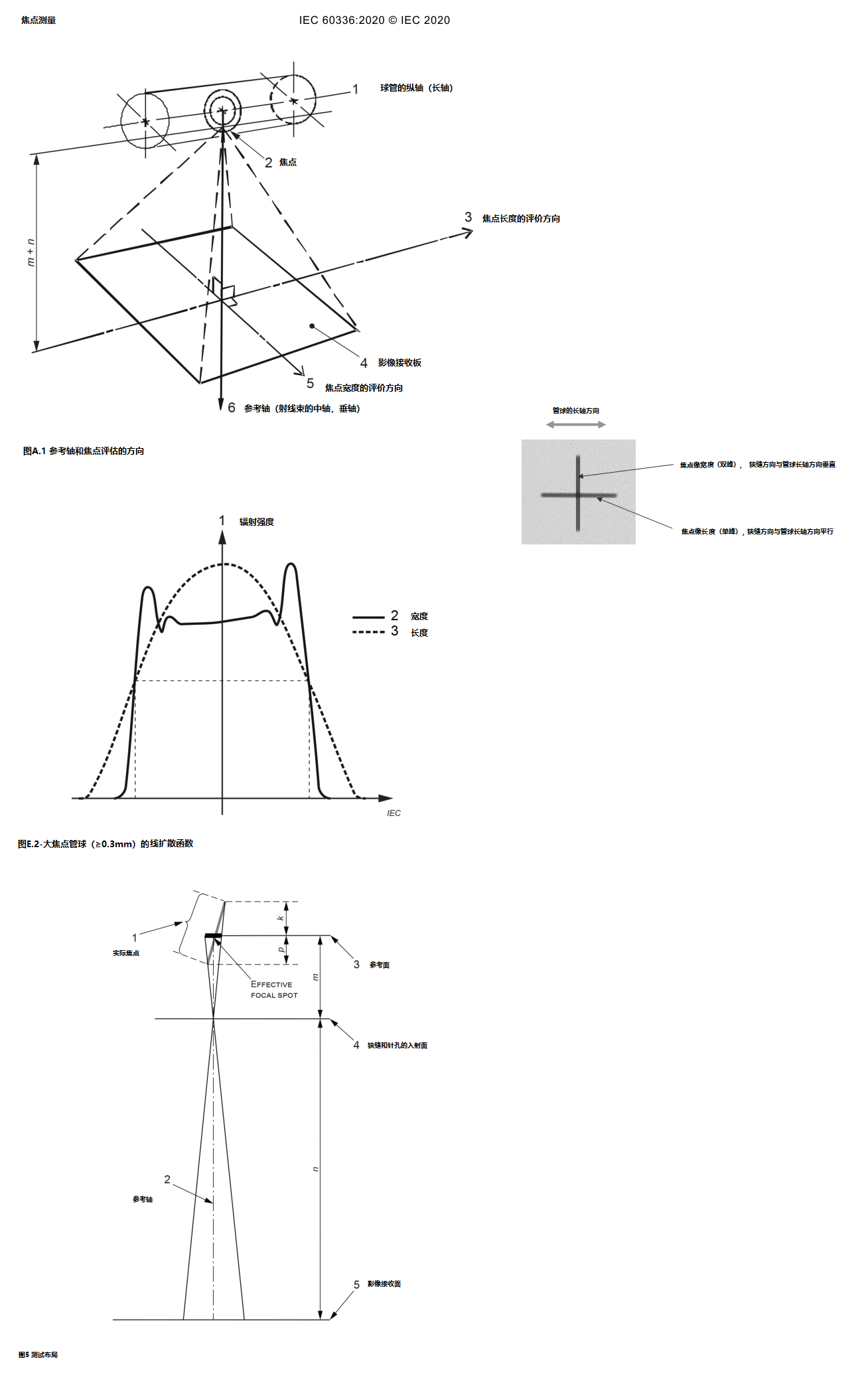

4.根據放大倍率來調整高度，如圖1放大倍率K=n/m。放大倍率的選擇根據表1。

使用大焦點照射時，焦點標稱值為2.0（焦點尺寸2.60x3.70mm），建議使用放大倍率為1；使用小焦點照射時，焦點標稱值1.0（焦點尺寸1.40x2.00mm）,建議使用放大倍率 為2。

5.將狹縫放置在X射線機照射野十字叉絲的中央。

6.進行準直，使圖1中的基準面、闌入射面及膠片所在平面平行。

7.進行照射。之后將狹縫旋轉90度，調整或者更換膠片再進行照射。

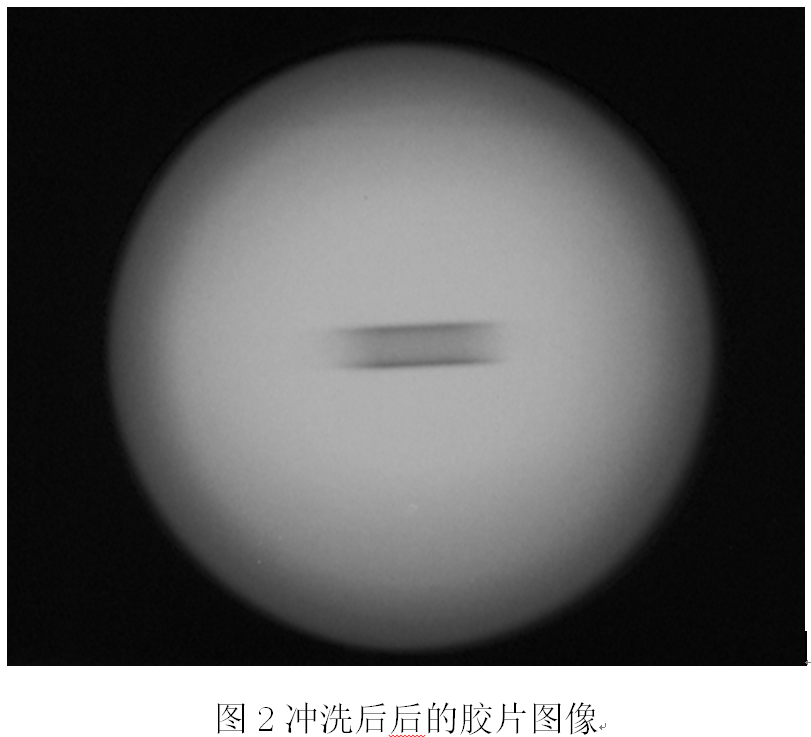

8.在暗室沖洗膠片，晾干后將圖像掃描，掃描后圖像如圖2。

9．圖像處理：

1）焦點尺寸：

      F=m/n .L

      注：L分別為兩個方向膠片圖像的寬度

2）更為精確的算法：

A.灰度值刻度，改變管電壓、光電流及曝光時間，進行刻度。

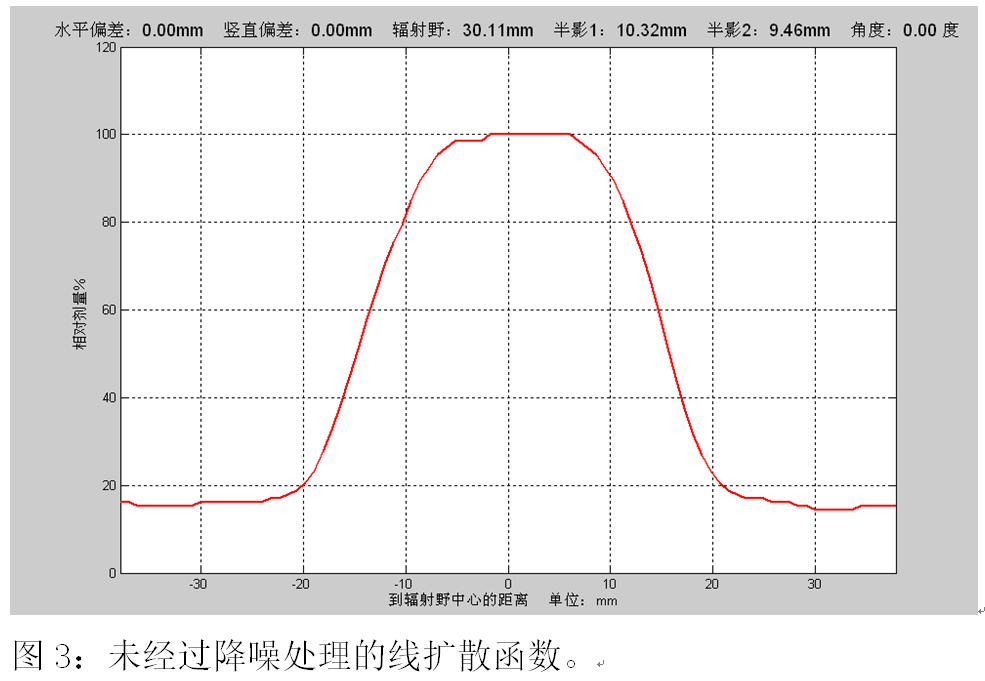

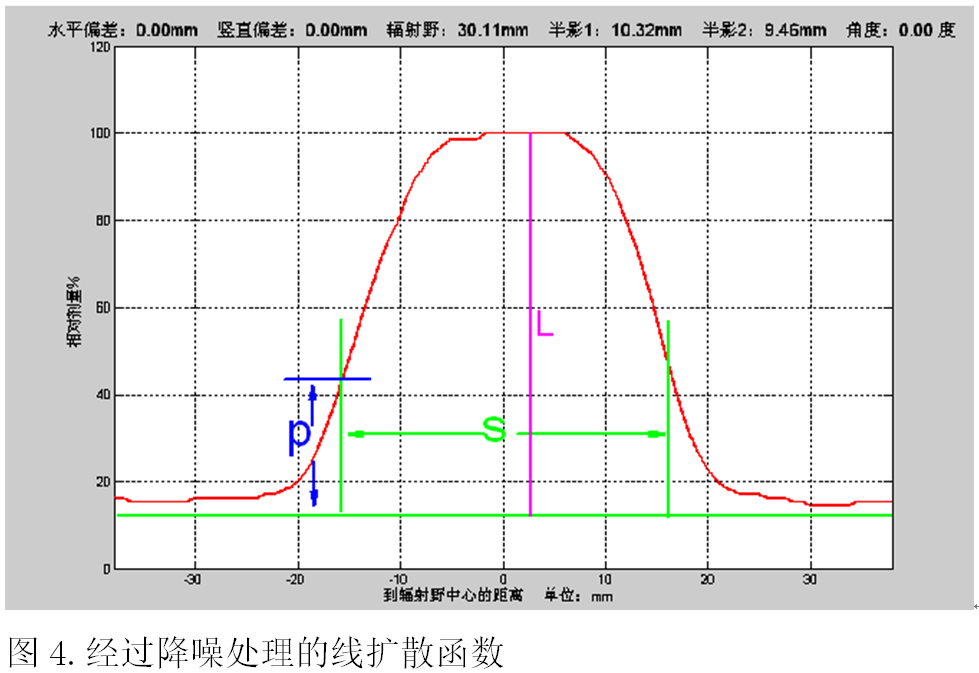

B.采用低通濾波進行去噪處理。如3，未經過降噪處理時，圖2中影像空白處的灰度值不為零，而是灰度值最大值的18%左右，與《中華人民共和國醫藥行業標準IEC 60336》（后簡稱標準）不符，因此，可以通過選取空白處的多個像素取平均，作為圖像的本底扣除，就得到圖4（示意圖）。根據《標準》上線擴散函數15%峰值的寬度，即P/L=15%,得到S值，然后除以放大倍率K即可得到焦點的實際尺寸。



三、注意事項：

1. 在放置狹縫時，狹縫放置的位置要處在中心，狹縫所在平面與基準面平行。

2.在照射前后，要保證暗盒沒有縫隙，最好用黑色包裝袋封裝。

3.X射線機基準面保持水平。

4.沖洗膠片時顯影時間至少3mins，而定影時間至少5mins。

5.膠片晾干后掃描過程中，注意不要檫到，若檫到影像區域，會對影像的灰度值有很大影響。

四、經驗小說明：

1、我們把狹縫相機當星卡一樣看待，只不過狹縫開口小的一面要面對焦點。
2、如果用支架將狹縫相機放置在焦點到膠片垂直距離的正中間，也就是焦點到狹縫入射面距離等于狹縫入射面到膠片的距離，放大倍率即是2倍。

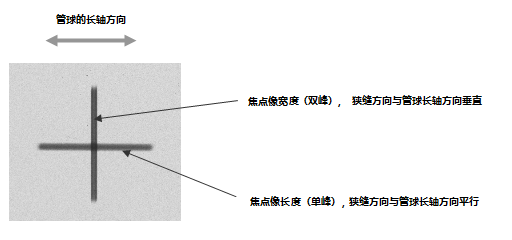

3、狹縫相機也可直接貼在出線窗口，主意狹縫長度方向與球管軸線平行或垂直（要分別測兩個方向的焦點尺寸）。
4、曝光后測量膠片中心光密度和狹縫垂直方向的分布，測出80%和20%之間的距離，這個就是等效焦點尺寸。
5、光密度測量理論上可以用光密度計測量，但是光密度計探頭幾何尺寸過大，因此應該用專用掃描儀和分析軟件，才能準確算出結果。

6、要把圖片狹縫中心點的密度求出來，然后沿狹縫軸向兩邊，求出密度的變化范圍，邊沿由于散射的影響，有個尖峰，不管它。如果放大倍數是1:1，也可以讀取狹縫上近似膠片上寬度，作為焦點尺寸，由于邊沿光密度變化比較陡峭，測量結果誤差大一點。

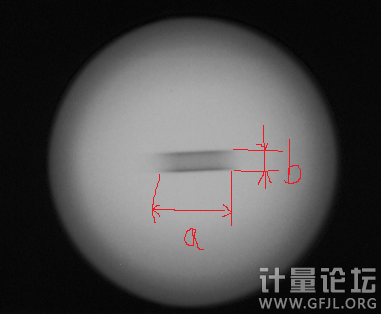

舉例：如果圖中M:N放大倍數1:1，b就可以看著是近似等效焦點尺寸。假如上圖所示，測出來的b=12mm，a=30mm,放大倍率為2， 則結果是多少呢

其實和星卡法一樣，除以放大倍率就可以了，不過該方法放大倍率不能過大，建議不超過2. 如果放大倍率是2，你測出來的b=12mm，自然等效焦點在這個方向上就是12/2=6mm，

估計的不確定度有10%左右。用軟件的話，可以測到0.01毫米以下。

7、打印片子的時候不能有縮放，要按1比1打印出來，
8、其放大倍率怎么來獲得？

因為K/P兩值和基準面好象不好確定，同時IP板到外殼也有一點距離

放大倍率的確定有個最簡單的辦法，就是測量膠片上狹縫相機的外尺寸，除以它的實際尺寸（都測直徑就可以了），就得到放大倍率了。不過強調一下，這種方法是個近試方法，誤差大一些。
