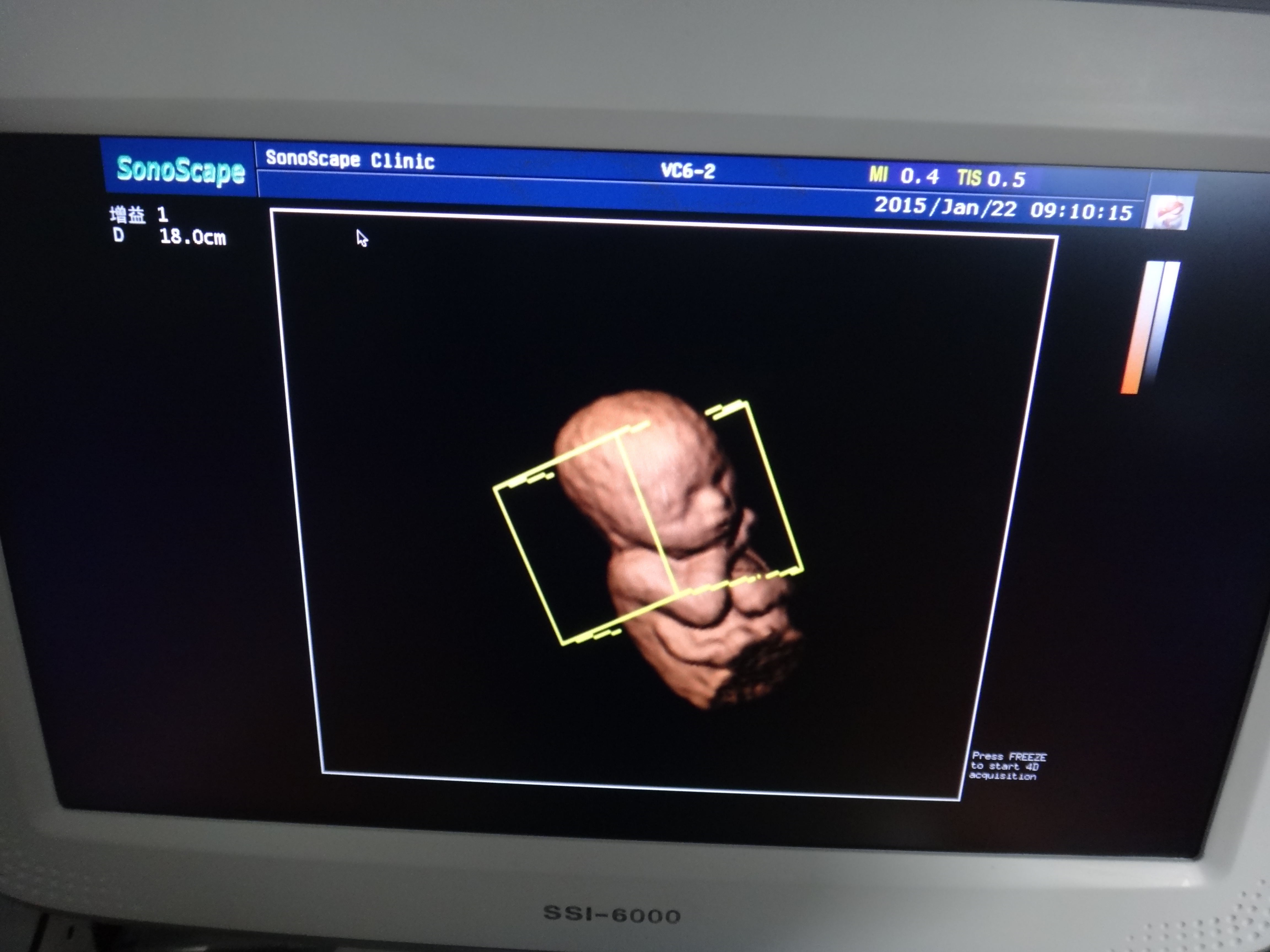

用于超聲影像系統3D掃描演示裝置表面輪廓呈現和3D重建

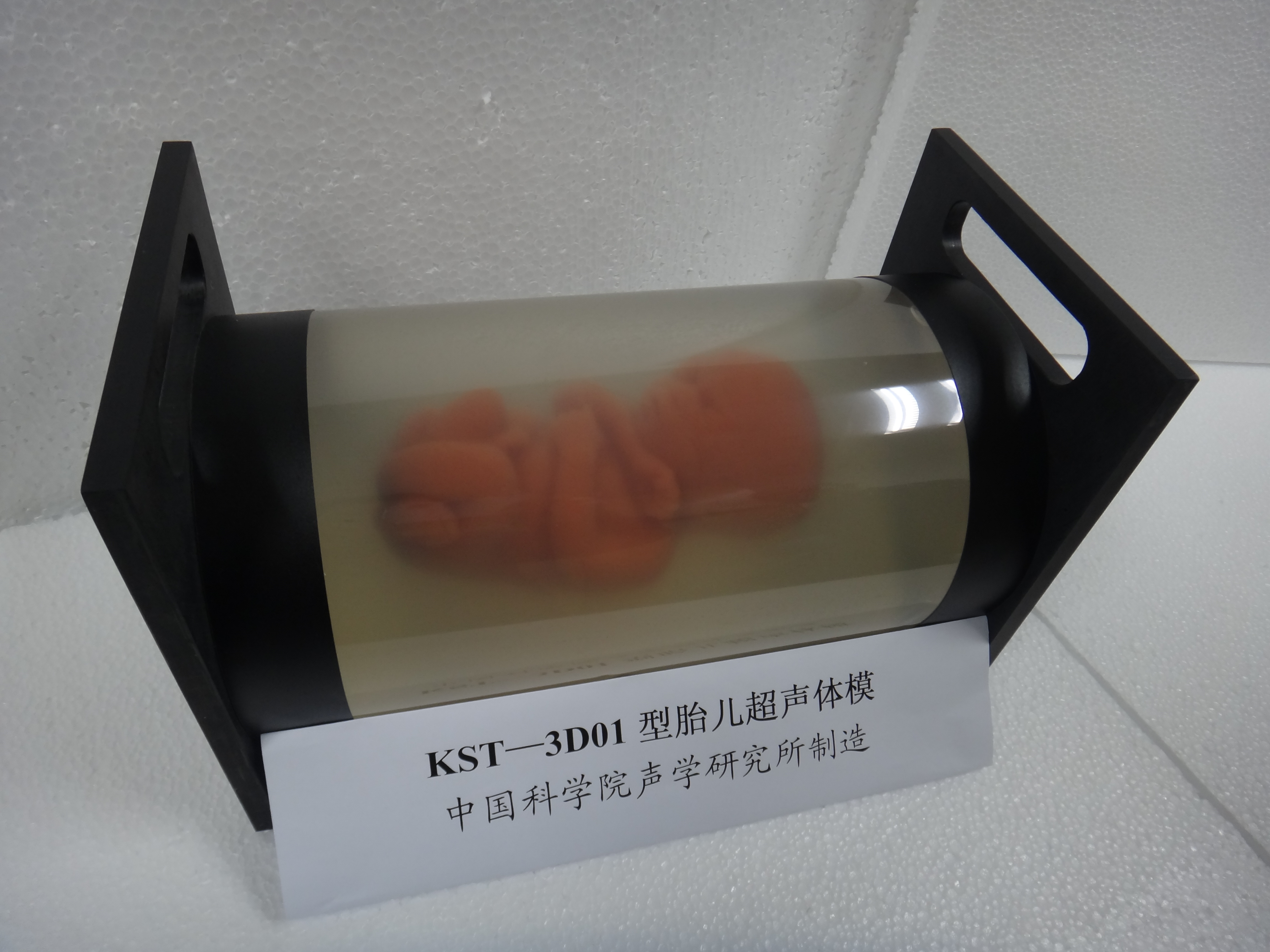

一．基本結構

  1．外殼由兩個塑料側壁，內底面由有機玻璃制成，側面由塑料和23cm×32cm薄膜聲窗組成；

  2．外形尺寸為31cm×ø16cm圓柱形結構；

  3．底板開有直徑3.6cm圓孔一個并用橡膠薄層封閉，以供注射保養液和除氣之用；

  4．背景仿羊水TM材料內懸置一胎齡為7個月大全形狀仿真胎兒。

5. 整體重量 約  8Kg。

二．技術特性

參照國家標準GB10152—2009，胎兒超聲體模的技術參數為：

1．背景仿羊水TM材料聲速：(1540±10)m/s     (23℃±3℃)

     聲衰減系數斜率：<0.1±0.02dB/cm/MHz    (23±3℃)

2．仿胎兒TM材料聲速：(1540±10)m/s            (23℃±3℃)

     聲衰減系數斜率：0.50±0.05dB/cm/MHz     (23±3℃)
