Rigel Uni-Pulse 400 除顫器起搏器分析儀（100393）

產品型號：

100393

標　　準：

GB 9706.204-2022 醫用電氣設備第2-4部分：心臟除顫器的基本安全和基本性能專用要求

GB 16174.2-2015/ISO 14708-2:2005 手術植入物有源植入式醫療器械第2部分：心臟起搏器通用技術要求

YY 0945.2-2015 醫用電氣設備第2部分帶內部電源的體外心臟起搏器安全專用要求

JJF1149-2014 心臟除顫器校準規范

WS/T 603-2018 衛生行業標準 心臟除顫器安全管理

應用范圍：

Uni-Pulse 400型除顫器起搏器分析儀是市場上超小巧便攜的能量測試儀，能夠準確地驗證目前市場上的所有除顫類、起搏類儀器。除顫類儀器兼容傳統的單相波模式，標準雙相波、雙相方波、調制雙相波、脈沖類模式的除顫器，以及所有自動體外除顫器（AED）。

主要特點

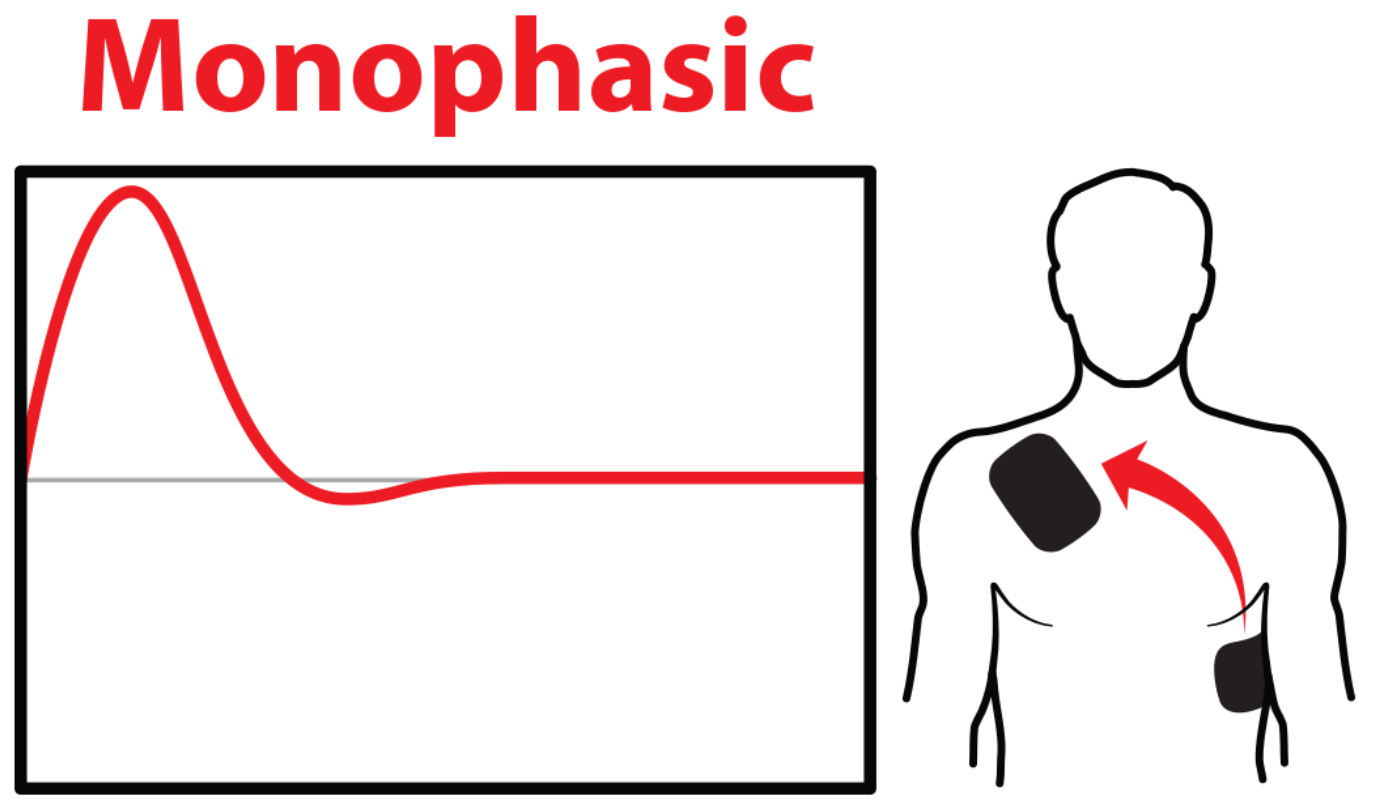

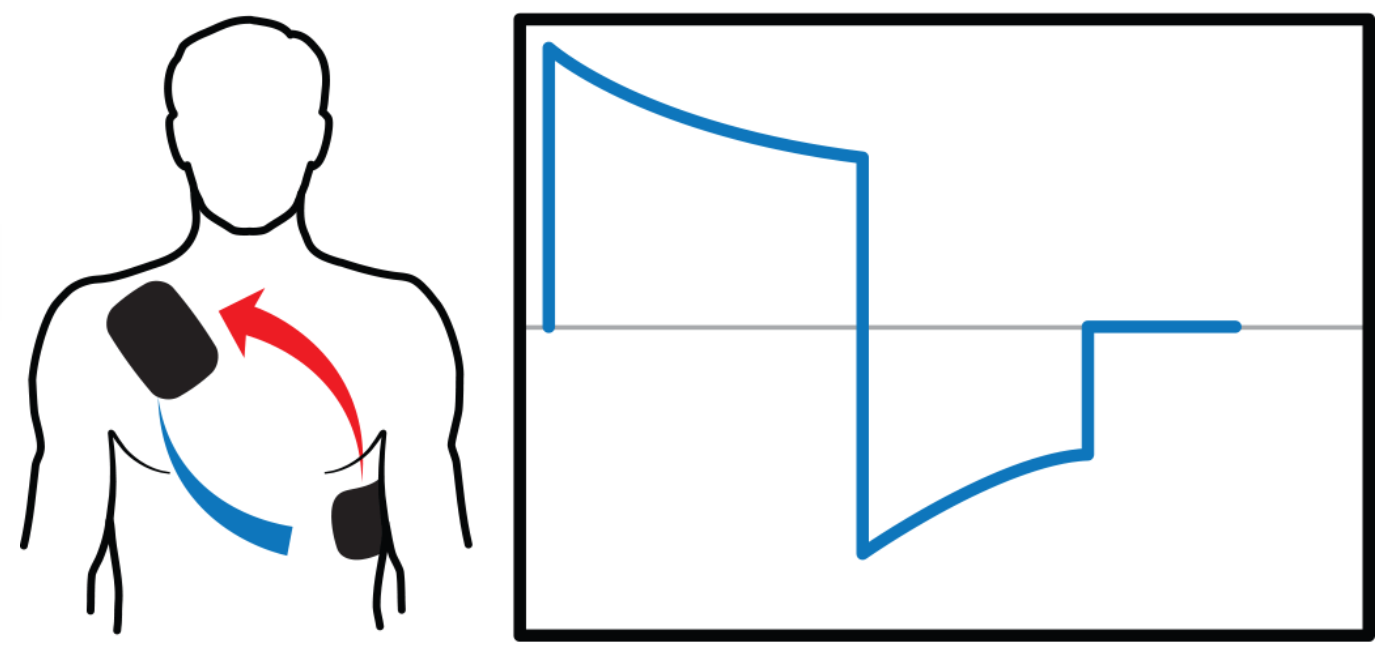

>測試各類能量釋放，兼容單相，雙相，雙相方波，脈沖各類放電形式

>測試心臟同步電復律性能

>測試自動體外除顫性能
>提供10-300Ω不同胸腔阻抗的患者體征測試負載

>支持能量釋放（電壓，電流，負載）過程數據分析，繪制波形，形態細節比較
>內置標準模擬信號發生器，可輸出心電圖測試所需的電性能測試信號和標準心電信號

>模擬超過40種可選擇的心律失常
>可檢測經皮起搏器功能

> 5類起搏器模擬

>充放電時間測試
>高采樣率支持?jǐn)?shù)據精細分析，USB可直接下載到PC
>可充電電池，無需外接電源即可運行
>彩色LCD顯示屏，超大字符，閱讀更清晰
>使用全字符按鍵和導航鍵可快速直觀的錄入客戶信息存儲所有測試結果
>多語言固件以滿足不同用戶需求
>便攜，緊湊，堅固

特有的數據分析功能：

1、放電過程的數據分析采樣率高達4微秒一次，支持?jǐn)?shù)據存儲和下載。

2、配合宇正中維公司專門為Uni-Pluse 400開發的除顫能量分析軟件，能對除顫能量釋放數據進行詳細的圖表分析。

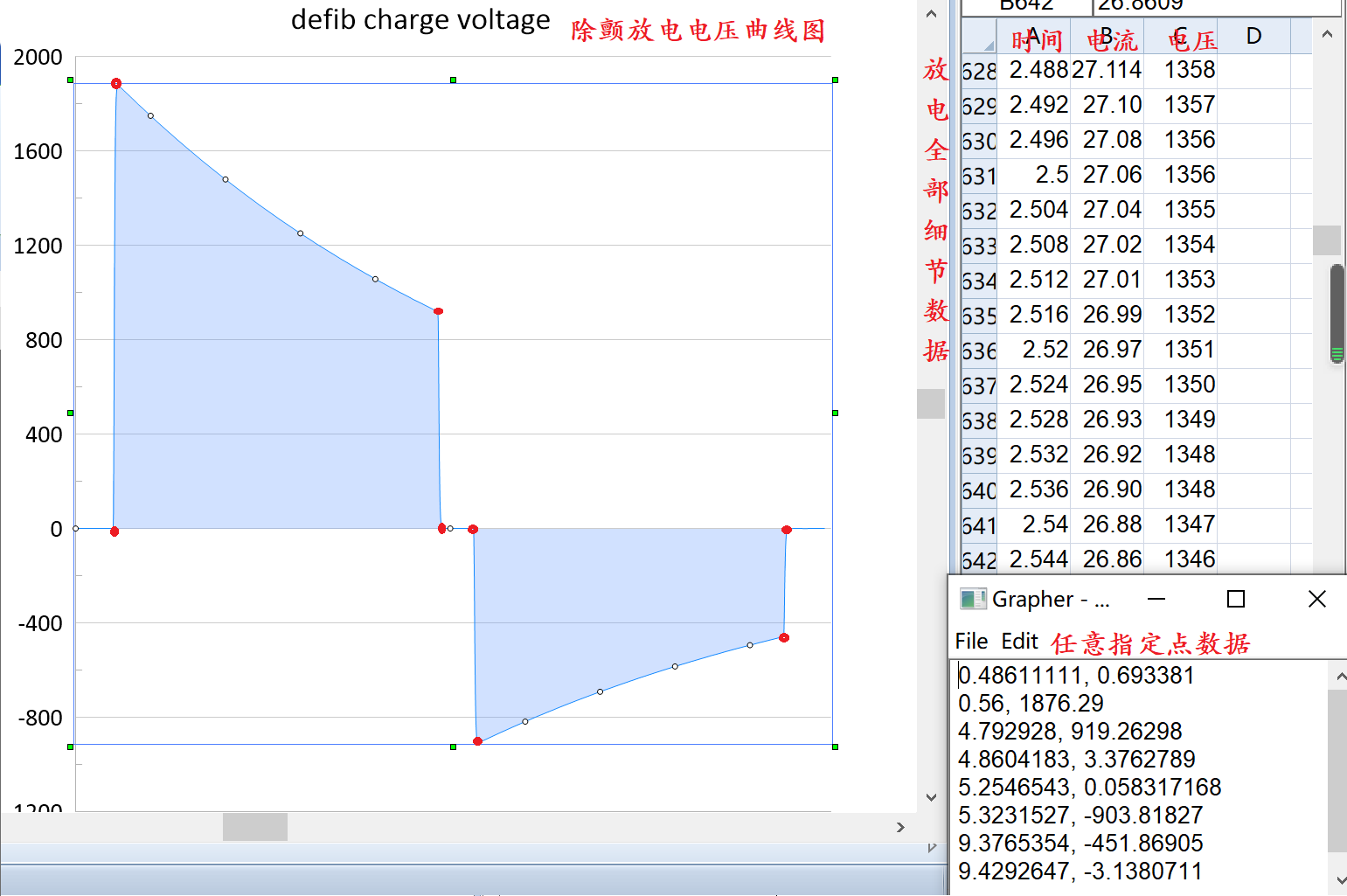

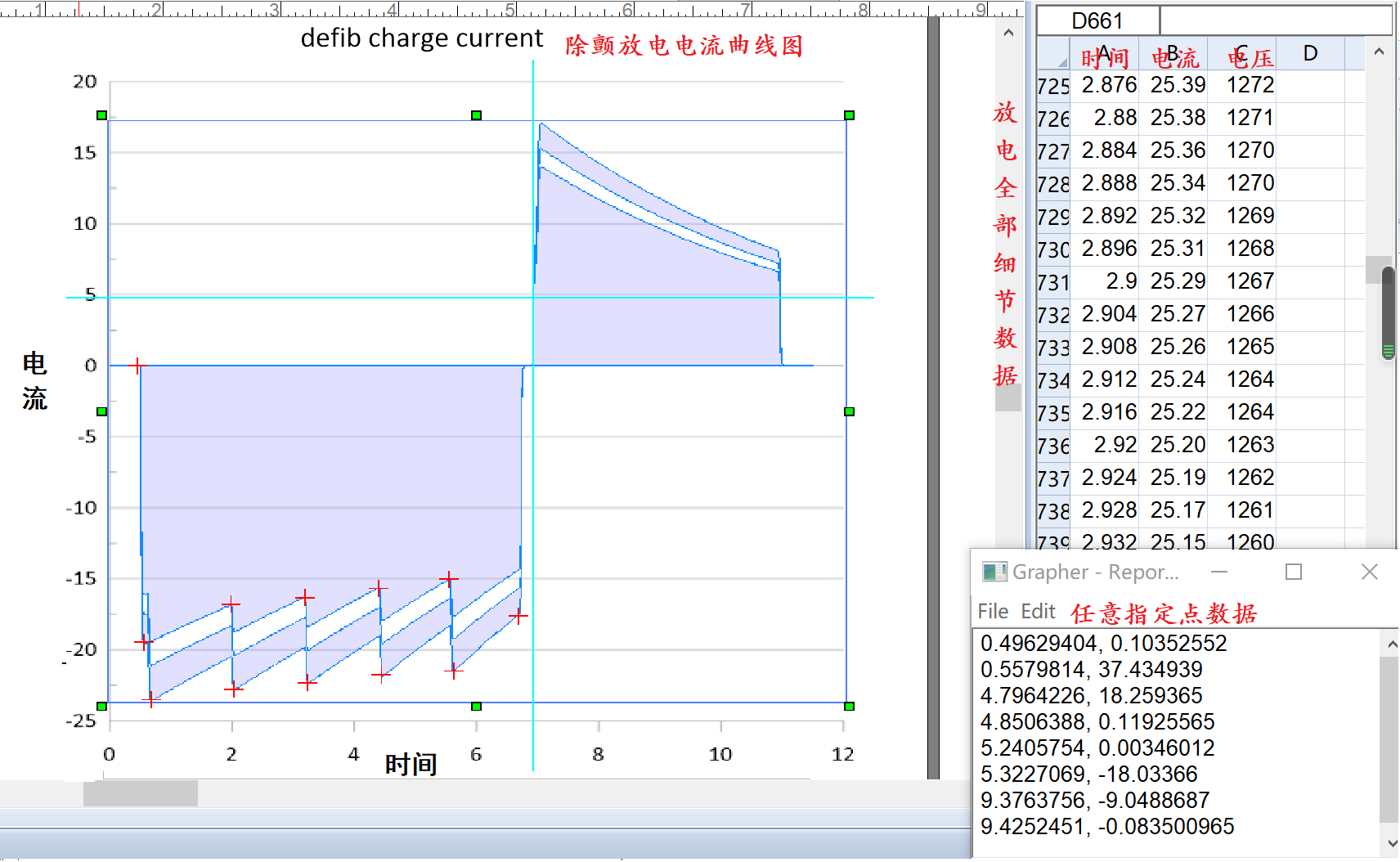

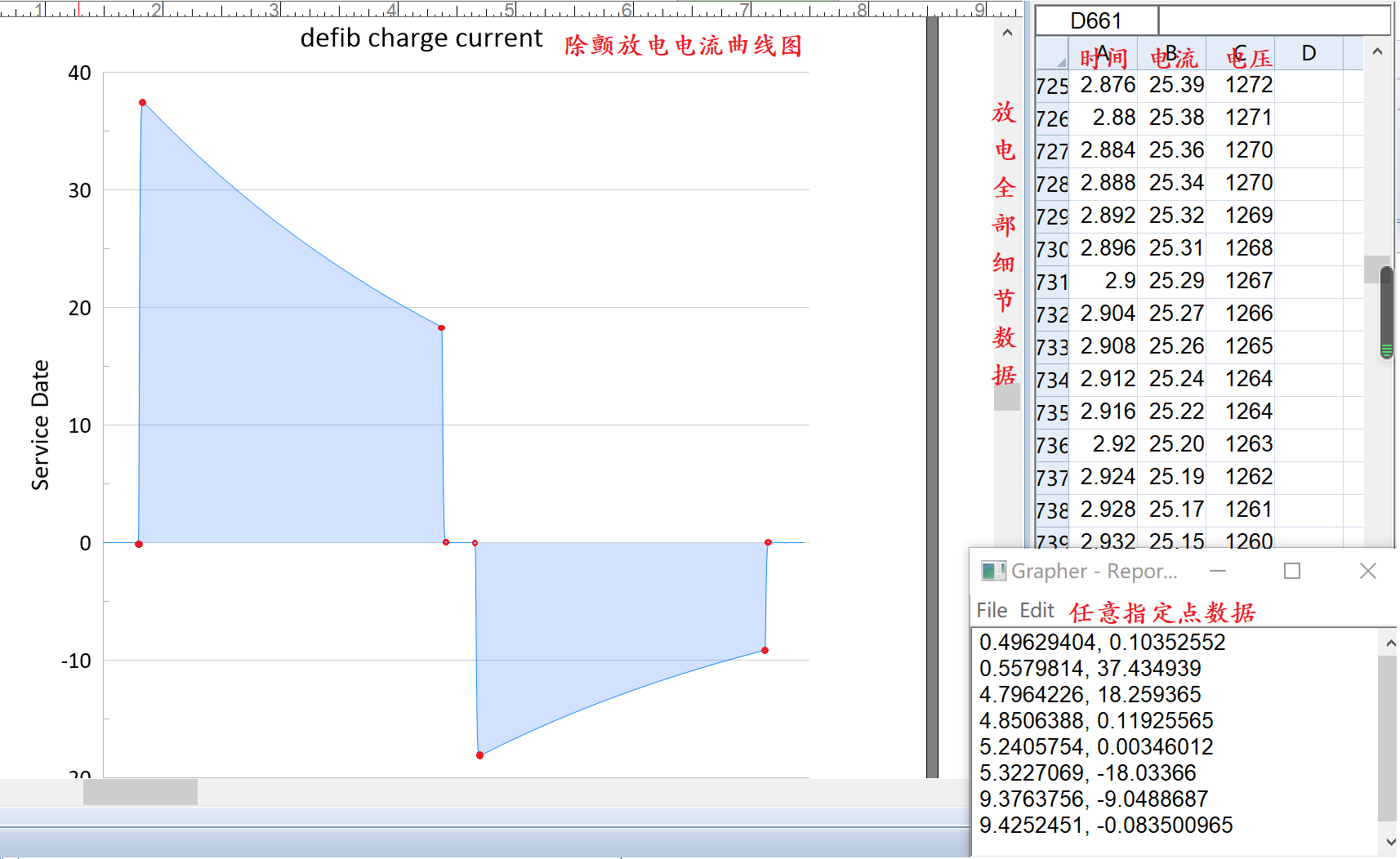

3、使用除顫能量分析軟件，能在電腦端重現整個能量釋放曲線，直觀讀出放電結果及放電參數：

無論單相波還是雙相波的除顫測試，均能查看任意放電時間對應的電流值/電壓值，直接顯示放電總能量，放電總時間，峰值電流，峰值電壓等重要參數。

雙相波的第一相（或第二相）的初始峰值電流，初始峰值電壓，末端峰值電壓，末端峰值電流，每相放電時間，每相放電能量。雙相之間的相間延遲時間，每相的時間上升沿，時間下降沿等。

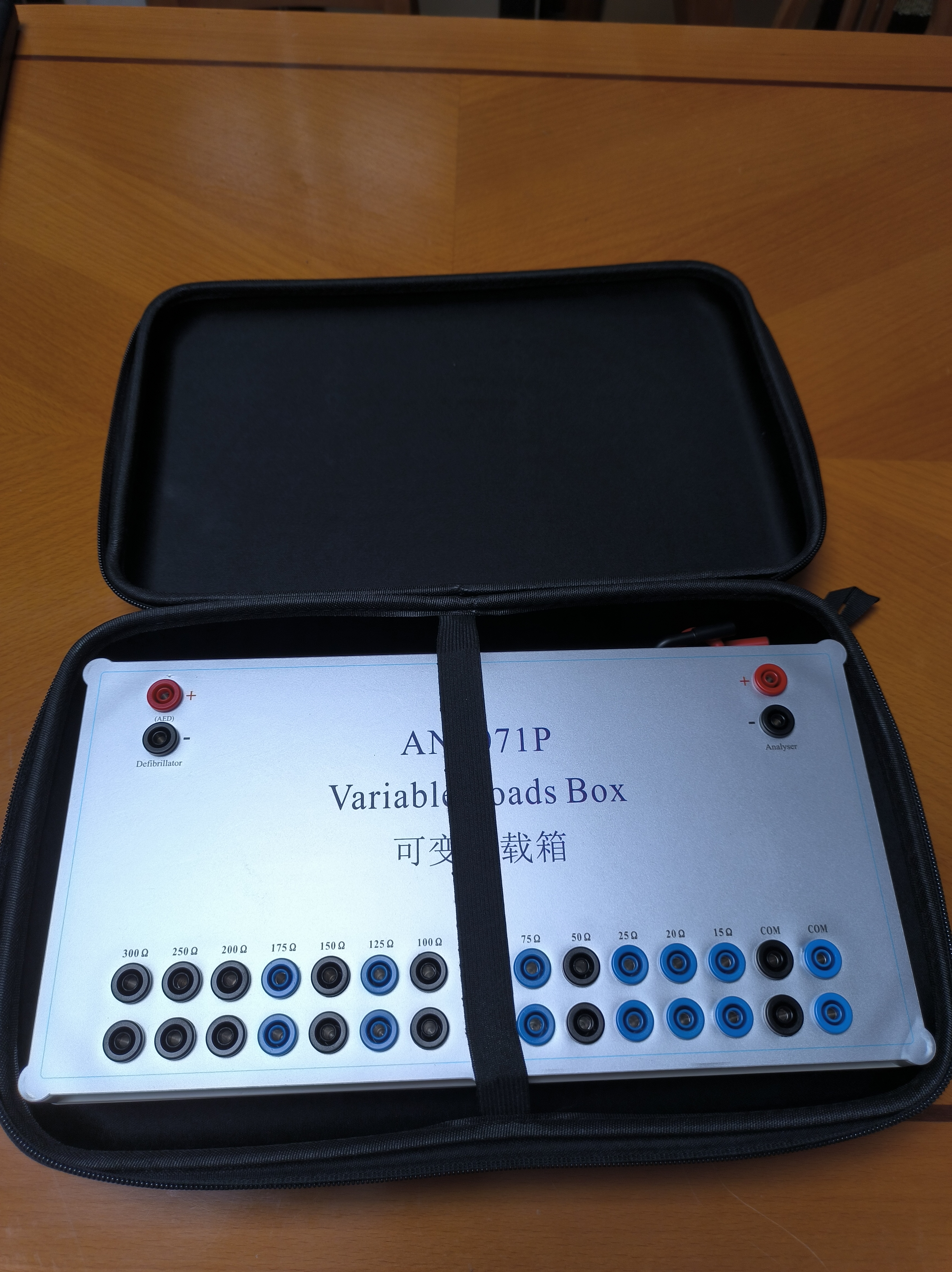

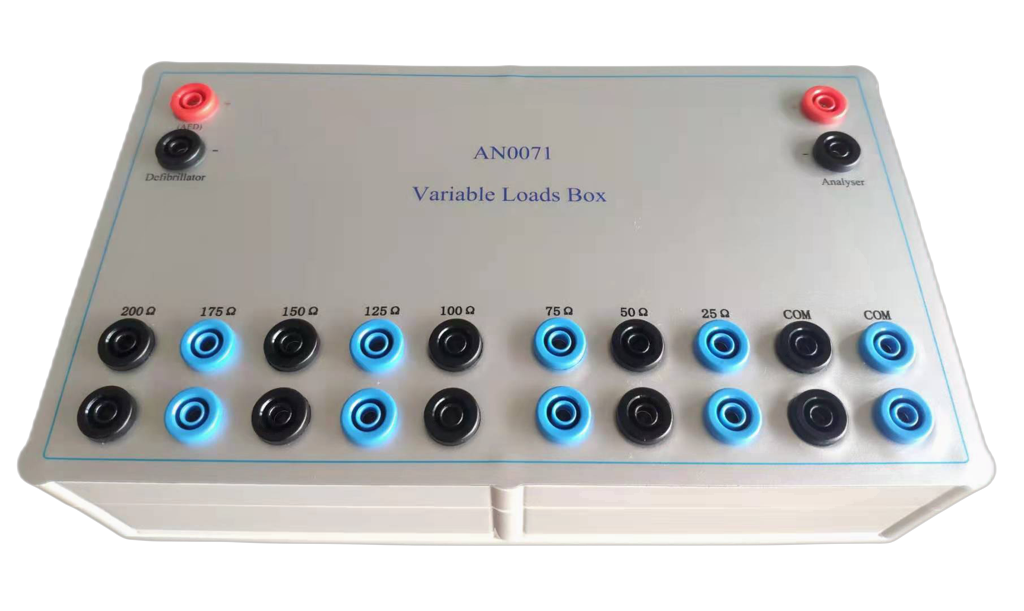

4、Uni-Pulse 400除顫器起搏器分析儀配合AN0071 可變負載箱適配器（傳統25-200Ω，最高可選10-300Ω），可模擬對不同阻抗人體進行放電測試，并使用專有的除顫能量分析軟件進行數據分析。

對不同阻抗測試數據的分析，是除顫器（AED）研發設計人員的理論設計、設計驗證、設計調整、設計定型階段的重要手段。

對不同阻抗測試數據的分析，并結合在臨床試驗中所關注的不同胸腔阻抗的患者的治療效果，與配置不同的能量釋放負載的實驗結果數據比對，可分析在不同人體特征下能量釋放曲線對治療的有效性。

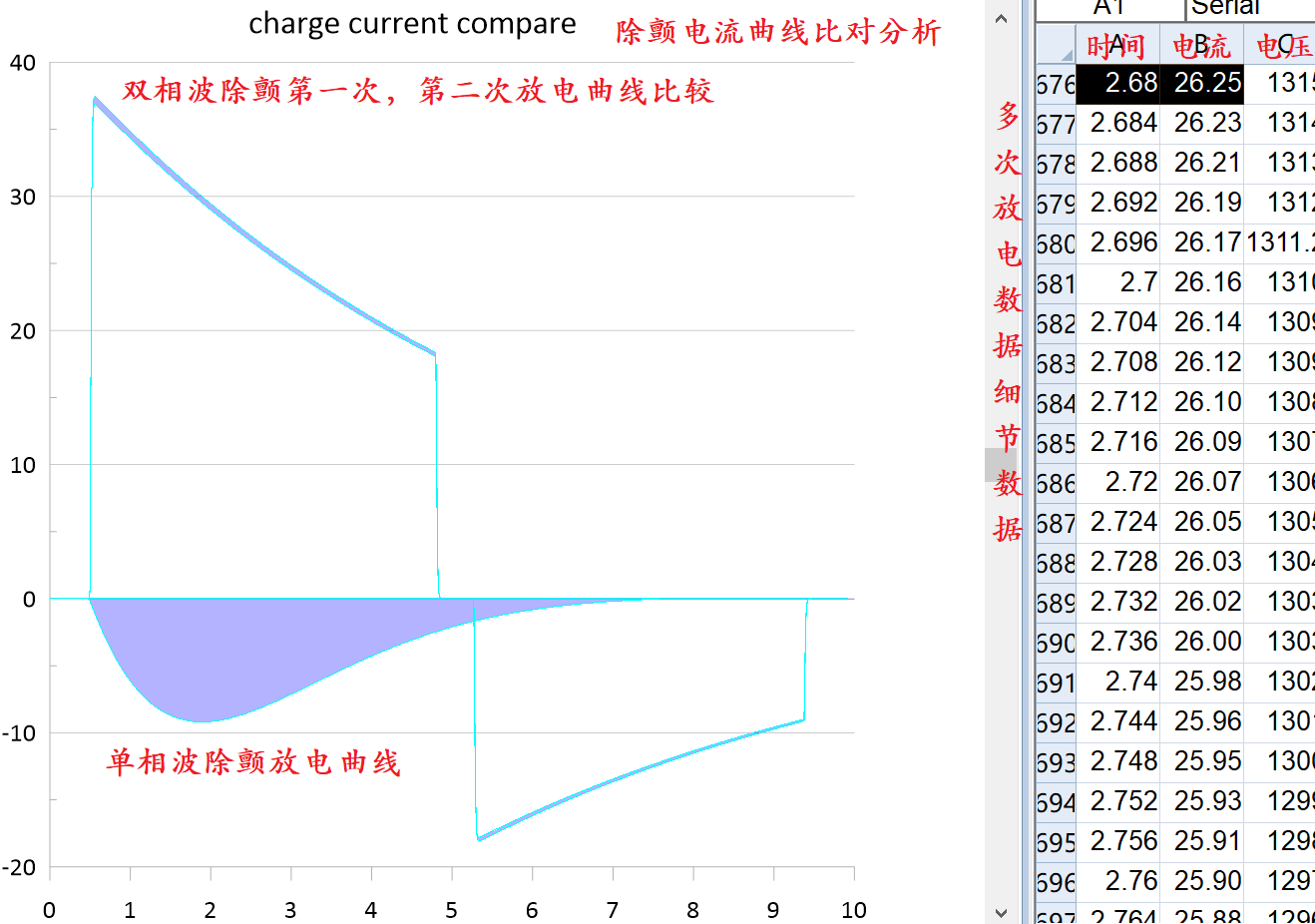

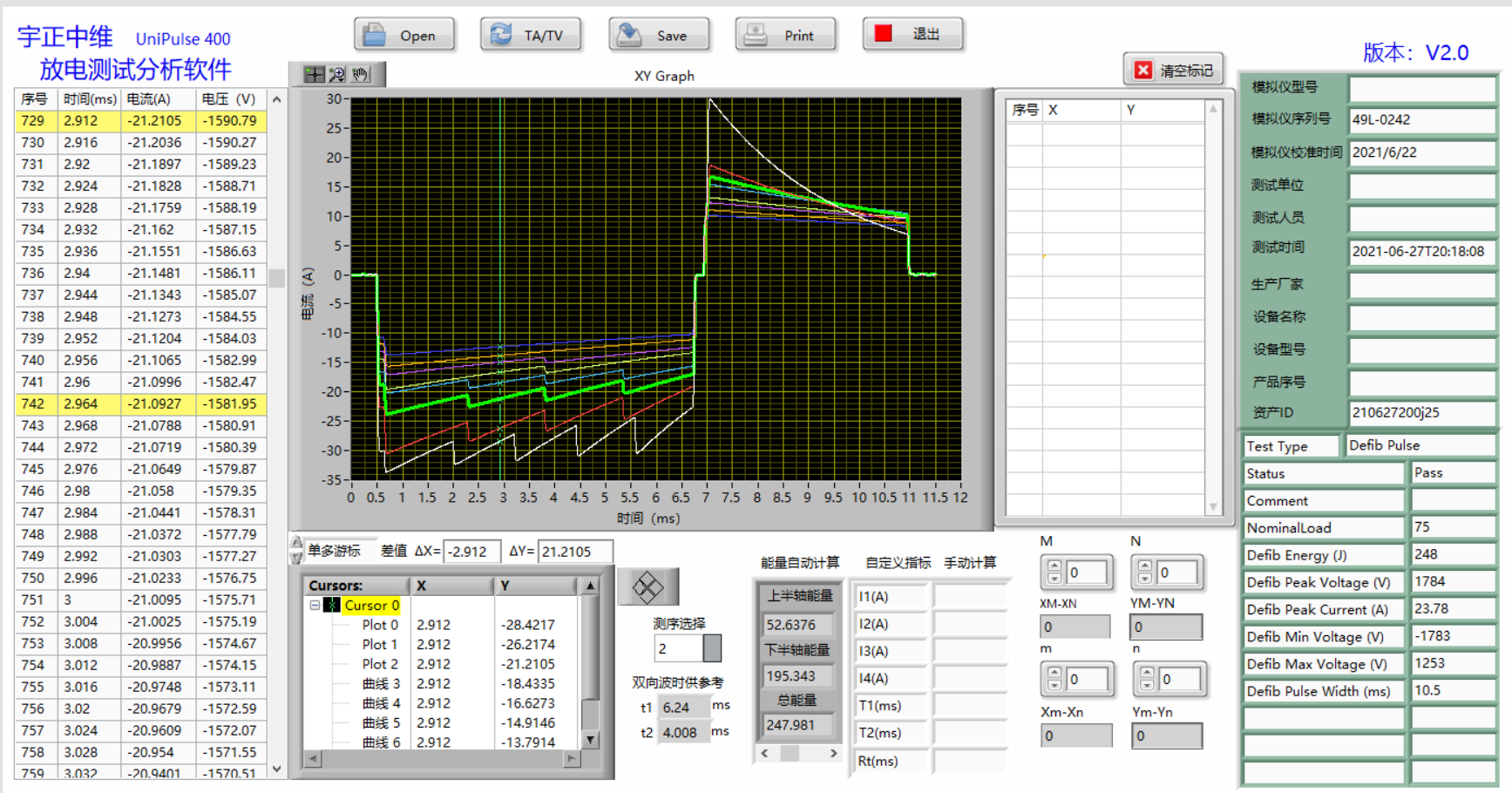

以下是分析軟件的一些功能展示圖。

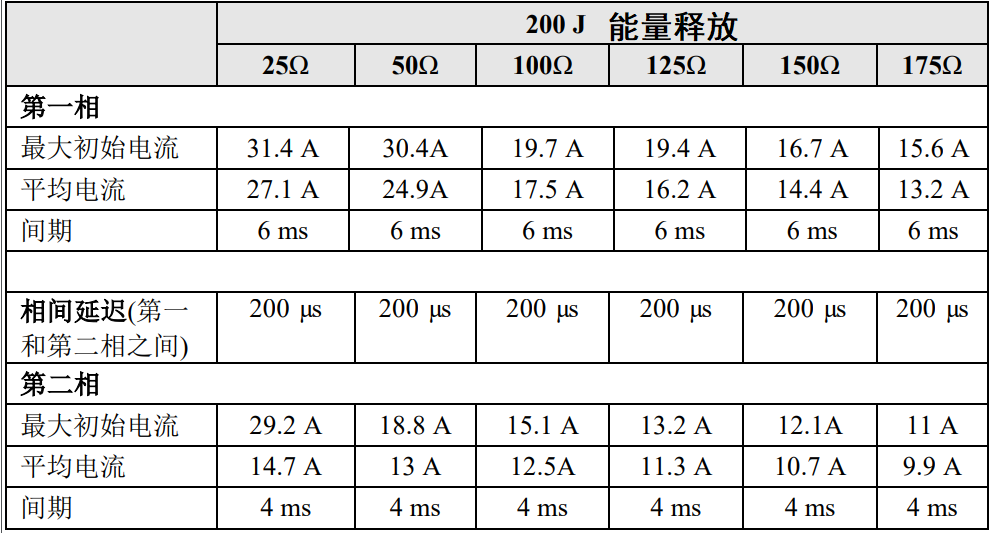

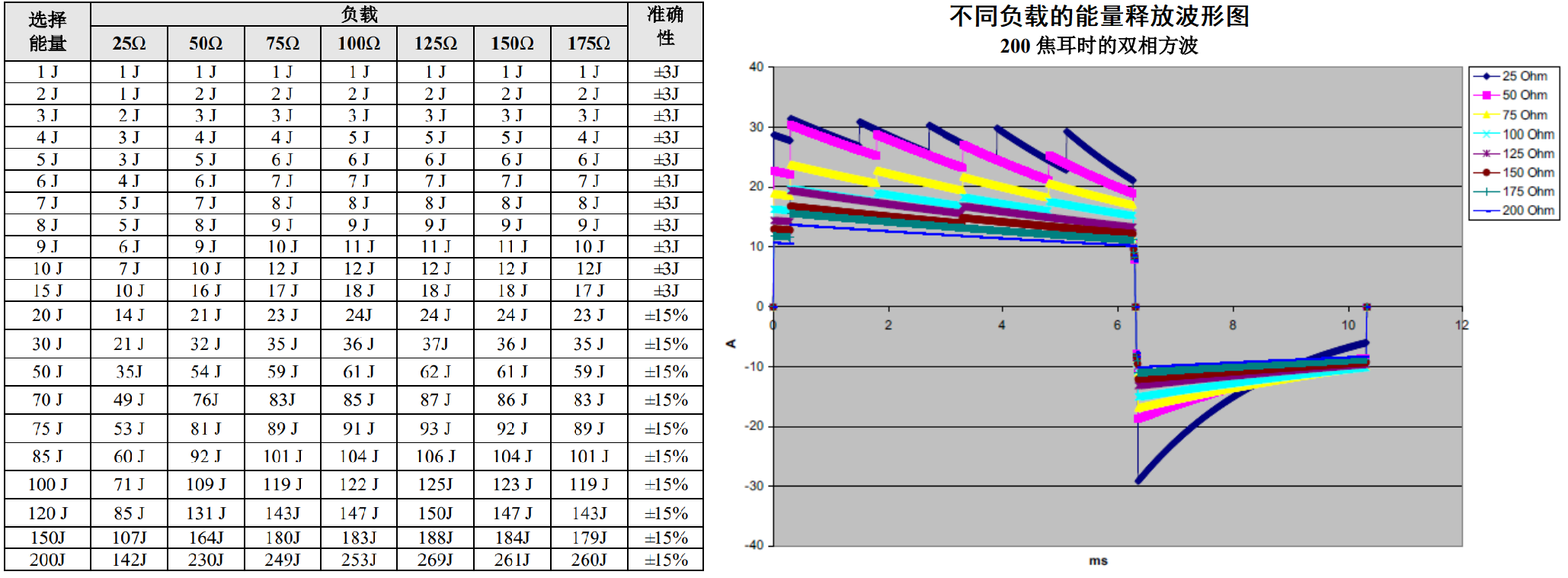

臨床試驗中所關注的不同胸腔阻抗的患者的治療效果中，需要配置不同的能量釋放負載，我們提供的患者可變阻抗負載從25-200 歐姆 8種變化選擇，可分析在不同人體特征下能量釋放曲線對治療的有效性。也可根據您的需求定制研發所需的任意指定負載。

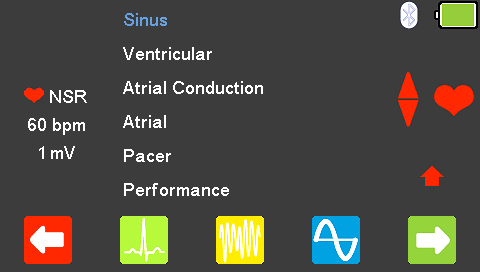

內置多類心電圖數據庫，包括6種房性心律失常，8種室性心律失常，4種心房傳導性心律失常。用于除顫監護儀的心電激勵信號，提供患者的R波可完成能量釋放的同步心臟復律測試，AED算法和功能的檢驗。

內置12導聯心電標準信號發生器，提供竇性心率從 20-300BPM ，

內置電子學函數信號發生器，可輸出電子性能波形，包括正弦，三角，脈沖，方波等，完成計量所需的幅頻變化測試

起搏類儀器兼容對植入式心臟起搏器和體外心臟起搏器（如除顫監護儀的經皮起搏功能）的起搏輸出（包括脈沖頻率，脈沖寬度，脈沖幅度-峰值電流，脈沖能量-焦耳），不應期測試（起搏不應期和感知不應期），感知器的靈敏度（正負極），感知器的干擾模擬。

兼容多種起搏器種類：心室抑制式起搏（VVI）-按需型、心房抑制式起搏（AAI）-按需型、心房異步式起搏（AOO）-固定頻率、雙腔感知和雙腔起搏房室順序式起搏（DDD）-多模式、R波抑制式起搏(RWD)-按需型、可調試起搏器（PCR）-體外遙控

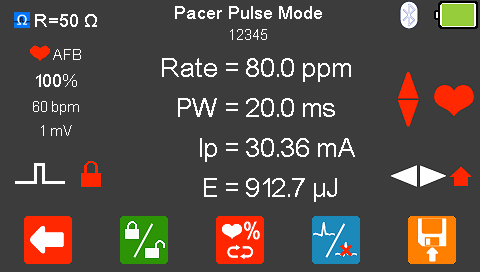

提供四種起搏器測試項目：起搏脈沖能量測試（pacer pulse mode），起搏不應期測試（Pacer Refractory Period），起搏器感知閾值測試（Pacer Sensitivity Test）和起搏器抗干擾測試(Pacer Interference Test: Immunity)

集成10種全球常見起搏器廠商的算法CU Medical, GE, HP, Laerdal, Mindray, Philips, PhysioContril, Schiller, WelchAllyn, Zoll，更有針對性的算法讓起搏器的檢測更加準確

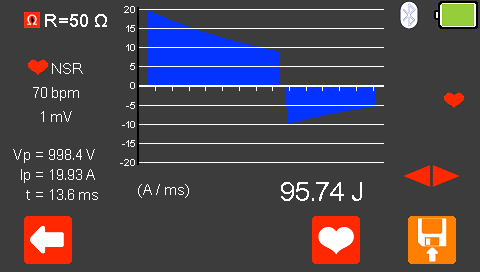

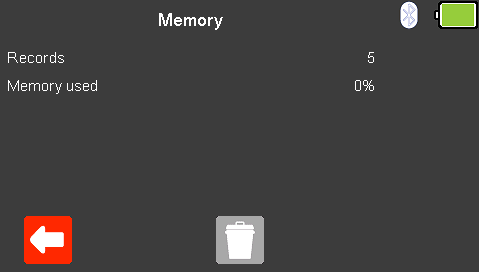

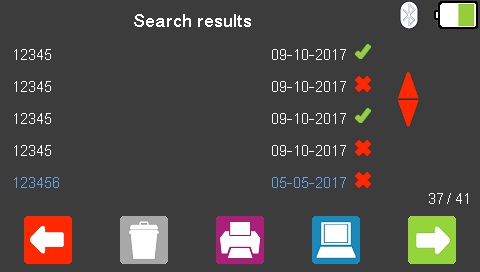

主機內置存儲器，可實時存儲100個測試結果，主屏直接顯示能量輸出的波形圖案，無需電腦或軟件，

通過USB將數據下載到PC，測試數據可導出為EXCEL表，或直接連接藍牙打印機現場打印數據報告

內置計時器可以對除顫和心臟同步電復律模式的同步時間，充放電時間，起搏脈沖間期等直接讀取和計數。

彩色屏幕，所有按鍵標識全部采用圖形化標記，方便記憶。具有中文操作界面，含多語言文字選擇。

全鍵盤設計（51鍵），可直接鍵入字母，數字等描述內容，解除外接鍵盤的窘境，節省操作時間。

高集成設計，體積小，僅重量1.5公斤。

其內置有充電電池，無需外接電源即可運行。

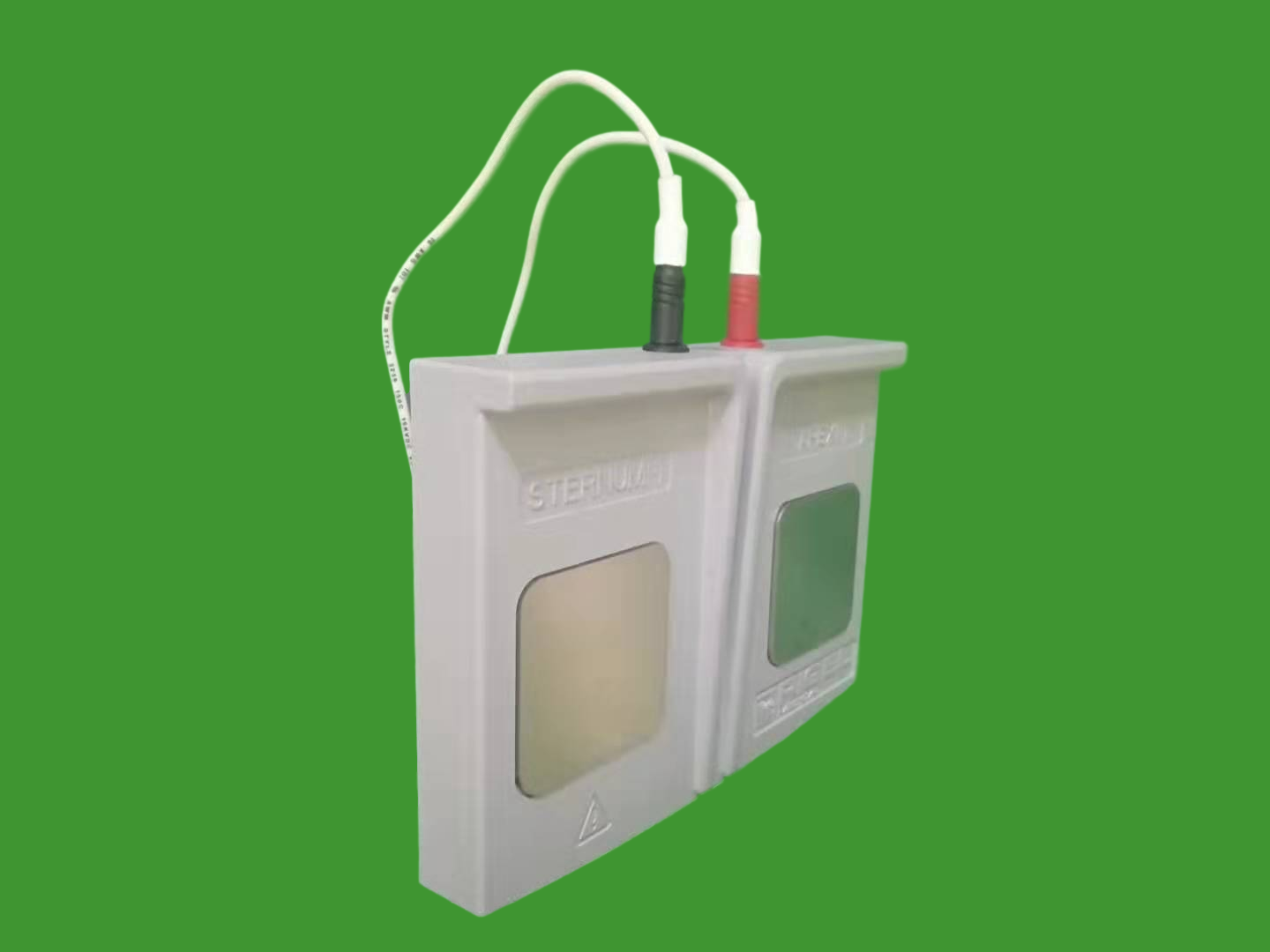

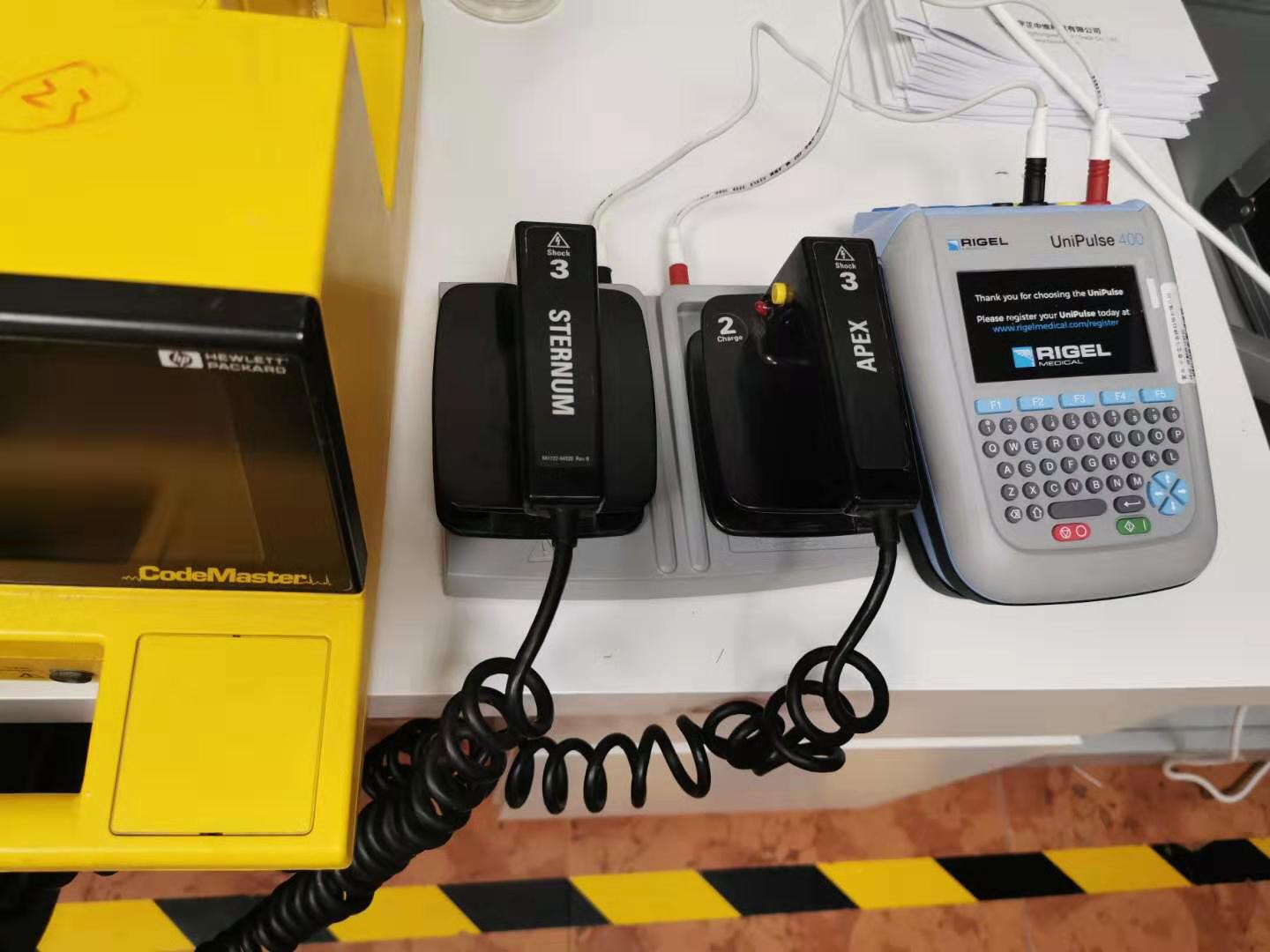

除顫電極測試板采用分體化無阻礙設計，極板接觸面積大可兼容成人和兒童極板

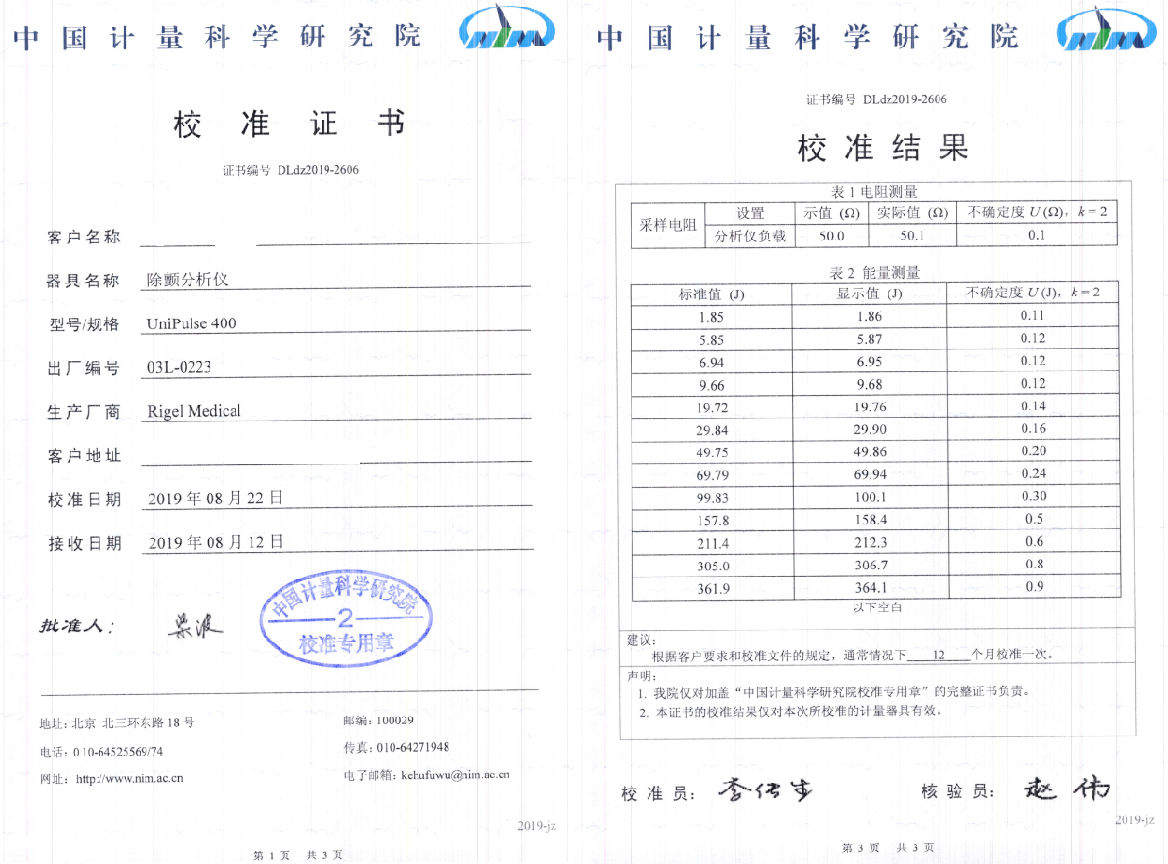

中國計量科學研究院-校準報告

產品簡介：

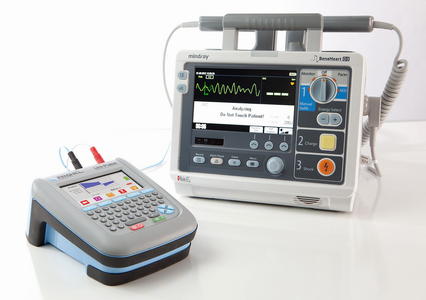

用于除顫器（監護儀）&自動體外除顫器（AED）&起搏器性能檢測

技術參數:

除顫能量測量
負載電阻	50Ω±1％無感（（內置標準負載）可外接可變負載盒 10-300Ω ±1％， 10,15,20,25,50,75,100,125,150,175,200,250,300 Ω（外置負載選配）
低能量范圍	0 - 199.9焦耳
準確性	讀數的±1％±0.1焦耳
高能量范圍	200 - 600焦耳
準確性	讀數的±1％±1.0焦耳
顯示分辨率	0.01焦耳
峰值電壓	0 - 5000Vdc
峰值電流	0 – 120A
采樣率	250 kHz采樣頻率
脈沖寬度	5us - 120ms
計數器
充電時間	0-999.9s，精度±0.05s
體外自動除顫器（AED）的脈沖波形
正常竇性心律（NSR）	20 - 300 BPM，幅度1.00mV（±2％）
心臟停搏（ASYS）
心室顫動 - 粗糙（VFBC）	240 BPM，幅度1.00mV（±2％）
心室顫動 - 精細（VFBF）	240 BPM，幅度1.00mV（±2％））
單形性室性心動過速（MVT）	210 BPM，幅度1.00mV（±2％）
心房纖顫（AFB）	20 - 300 BPM，幅度1.00mV（±2％）
心電圖模擬器 12導聯心電模擬，包括高電平輸出
心電圖波形 – 竇性	20 - 300 BPM，精度±1％幅度0.50 - 5.00mV，精度±2％
正常竇性心律（NSR）	20 - 300 BPM，幅度0.50 - 5.00mV（±2％）
ST波（STE）	20 - 300 BPM，幅度0.50 - 5.00mV（±2％）
ST抑郁癥（STD）	20 - 300 BPM，幅度0.50 - 5.00mV（±2％）
心肌梗死（MI）	20 - 300 BPM，幅度0.50 - 5.00mV（±2％）
高T（TT）
心臟停搏（ASYS）
心電圖波形 - 室性心律失常
室性早搏 - 間歇性（PVCI）	80 BPM，幅度0.50 - 5.00mV（±2％）
二聯律Bigeminy（BIG）	80 BPM，幅度0.50 - 5.00mV（±2％）
三聯律Trigeminy（TRIG）	80 BPM，幅度0.50 - 5.00mV（±2％）
心室撲動（VFLT）	240 BPM，幅度0.50 - 5.00mV（±2％）
心室顫動 - 粗糙（VFBC）	240 BPM，幅度0.50 - 5.00mV（±2％）
心室顫動 - 精細（VFBF）	240 BPM，幅度0.50 - 5.00mV（±2％）
單形性室性心動過速（MVT）	210 BPM，幅度0.50 - 5.00mV（±2％）
右心室室性早搏（RFPVC）	80 BPM，幅度0.50 - 5.00mV（±2％）
心電圖波形 - 心房傳導性心律失常
一級AV博克（FAVB）	80 BPM，幅度0.50 - 5.00mV（±2％）
二級AV模塊 - Mobitz I（SAVB_MI）	80 BPM，幅度0.50 - 5.00mV（±2％）
二級AV模塊 - Mobitz II（SAVB_MII）	80 BPM，幅度0.50 - 5.00mV（±2％）
三度AV模塊（TAVB）	50 BPM，幅度0.50 - 5.00mV（±2％）
心電圖波形 - 房性心律失常
竇性心律失常（SAR）	20 - 300 BPM，幅度0.50 - 5.00mV（±2％）
漏搏（MB）	20 - 300 BPM，幅度0.50 - 5.00mV（±2％）
心房撲動（AFLT）	300 BPM，幅度0.50 - 5.00mV（±2％）
心房纖顫（AFB）	20 - 300 BPM，幅度0.50 - 5.00mV（±2％）
陣發性房性心動過速（PAT）	180 BPM，幅度0.50 - 5.00mV（±2％）
過早的連接收縮（PJC）	20 - 300 BPM，幅度0.50 - 5.00mV（±2％）
兼容起搏器類型的起搏信號
心房抑制式起搏（AAI）-按需型	20 - 300 BPM，脈沖幅度0.50 - 5.00mV，脈沖寬度0.1 - 2.0ms
心房異步式起搏（AOO）-固定頻率	20 - 300 BPM，脈沖幅度0.50 - 5.00mV，脈沖寬度0.1 - 2.0ms
可調試起搏器（PCR）-體外遙控	20 - 300 BPM，脈沖幅度0.50 - 5.00mV，脈沖寬度0.1 - 2.0ms
心室抑制式起搏（VVI）-按需型	20 - 300 BPM，脈沖幅度0.50 - 5.00mV，脈沖寬度0.1 - 2.0ms
雙腔感知和雙腔起搏房室順序式起搏（DDD）-多模式	20 - 300 BPM，脈沖幅度0.50 - 5.00mV，脈沖寬度0.1 - 2.0ms
R波抑制式起搏(RWD)-按需型	20 - 300 BPM，脈沖幅度0.50 - 5.00mV
心電圖性能波形
正弦（SINE）	0.1 - 300Hz，1.00 - 10.00mV
方波（SQ）	0.1 - 300Hz，1.00 - 10.00mV
三角波（TRI）	0.1 - 300Hz，1.00 - 10.00mV
鋸齒（SAW）	0.1 - 300Hz，1.00 - 10.00mV
反鋸齒（INVSAW）	0.1 - 300Hz，1.00 - 10.00mV
脈沖（PULSE）	0.1 - 300Hz，0.50 - 5.00mV
心電圖的噪聲
振幅	0 - 10.00mV
頻率	50 - 60Hz
心電輸出方式
低電平	由12導聯心電端子和除顫器極板適配器
高電平	杰克音頻端子輸出
心電信號的準確性
心率	±1％
幅值	±2％（LA-LL，導聯II），±10％（除顫器極板）
兼容的起搏方式
心房抑制式起搏（AAI）-按需型	20 - 300 BPM，脈沖幅度0.50 - 5.00mV，脈沖寬度0.1 - 2.0ms
心房異步式起搏（AOO）-固定頻率	20 - 300 BPM，脈沖幅度0.50 - 5.00mV，脈沖寬度0.1 - 2.0ms
可調試起搏器（PCR）-體外遙控	20 - 300 BPM，脈沖幅度0.50 - 5.00mV，脈沖寬度0.1 - 2.0ms
心室抑制式起搏（VVI）-按需型	20 - 300 BPM，脈沖幅度0.50 - 5.00mV，脈沖寬度0.1 - 2.0ms
雙腔感知和雙腔起搏房室順序式起搏（DDD）-多模式	20 - 300 BPM，脈沖幅度0.50 - 5.00mV，脈沖寬度0.1 - 2.0ms
R波抑制式起搏(RWD)-按需型	20 - 300 BPM，脈沖幅度0.50 - 5.00mV
起搏器的輸出測試
經皮起搏模式的負載	50Ω（內置固定），可選配外接可變負載25-200Ω
準確性	1％，無感
過壓保護	5000V
植入式起搏器的可變測試負載	50至1600Ω，50Ω步進
準確性	1％，無感
脈沖頻率（脈沖間期）	5.0至800 ppm
準確性	+/-（0.5％讀數 + 0.1ppm）
心率	20 - 300 bpm
欠載和過載	85％（20 bpm）和115％（300 bpm）
波形選擇	竇性心率，室顫（粗），室顫（細），單形性室性心動過速，房顫，漏搏，R-波探測信號
脈沖電流幅度	5.00 - 200mA
準確性	+/-（1％讀數 + 0.02mA）
起搏電流種類：平均值（RMS），前沿，后沿，峰值（脈沖模式下的峰值）
脈沖寬度	1.00 - 100ms
準確性	+/-（0.5％讀數 + 0.01ms）
脈沖能量	1μJ - 2.00J
準確性	+/- 4％+10μJ
兼容起搏器制造商算法 CU Medical，GE，HP，Laerdal，Mindray, Philips，PhysioControl，Schiller，WelchAllyn，Zoll

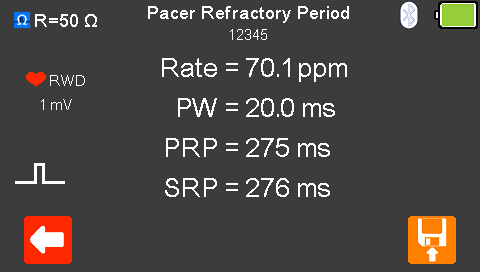

起搏器不應期測試
不應期（對于雙脈沖發生器，起搏不應期和感知不應期）	15 - 500mS
準確性	+/- 1ms

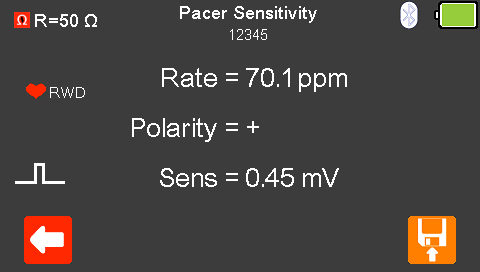

起搏器靈敏度（感知閾值）測試
起搏信號波形	R-波
極性	可設置正極和負極

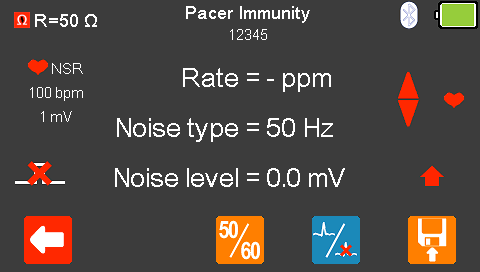

起搏器抗干擾測試
心率	20-300 bpm
工頻電擾頻率	50或60 Hz
噪音等級	0-15.0mV

一般規格

語言設定	中文，英文等
外形尺寸	220mm x 150mm x 90mm (長 x 寬 x 高)
重量	1.5kg
操作電源	12V/2400mAh鎳金屬氫化物電池組
電網電源	110/230V AC; 48 ~ 66Hz, 35VA
存儲環境	-15°C ~ +60°C
運行環境	0°C ~ +40°C
環境防護等級	IP 40
通訊	USB
顯示	高清液晶彩色屏幕
存儲	100個測試結果，包括圖表
影響評價	5

商品詳情：

可提供該系列產品的短期租賃業務，有需求者可以聯系我方工作人員

中國地區授權總代理，此系列商品提供現貨銷售，維修校準服務

訂貨號100393：Uni-Pulse 400 除顫器起搏器分析儀（推薦配置）

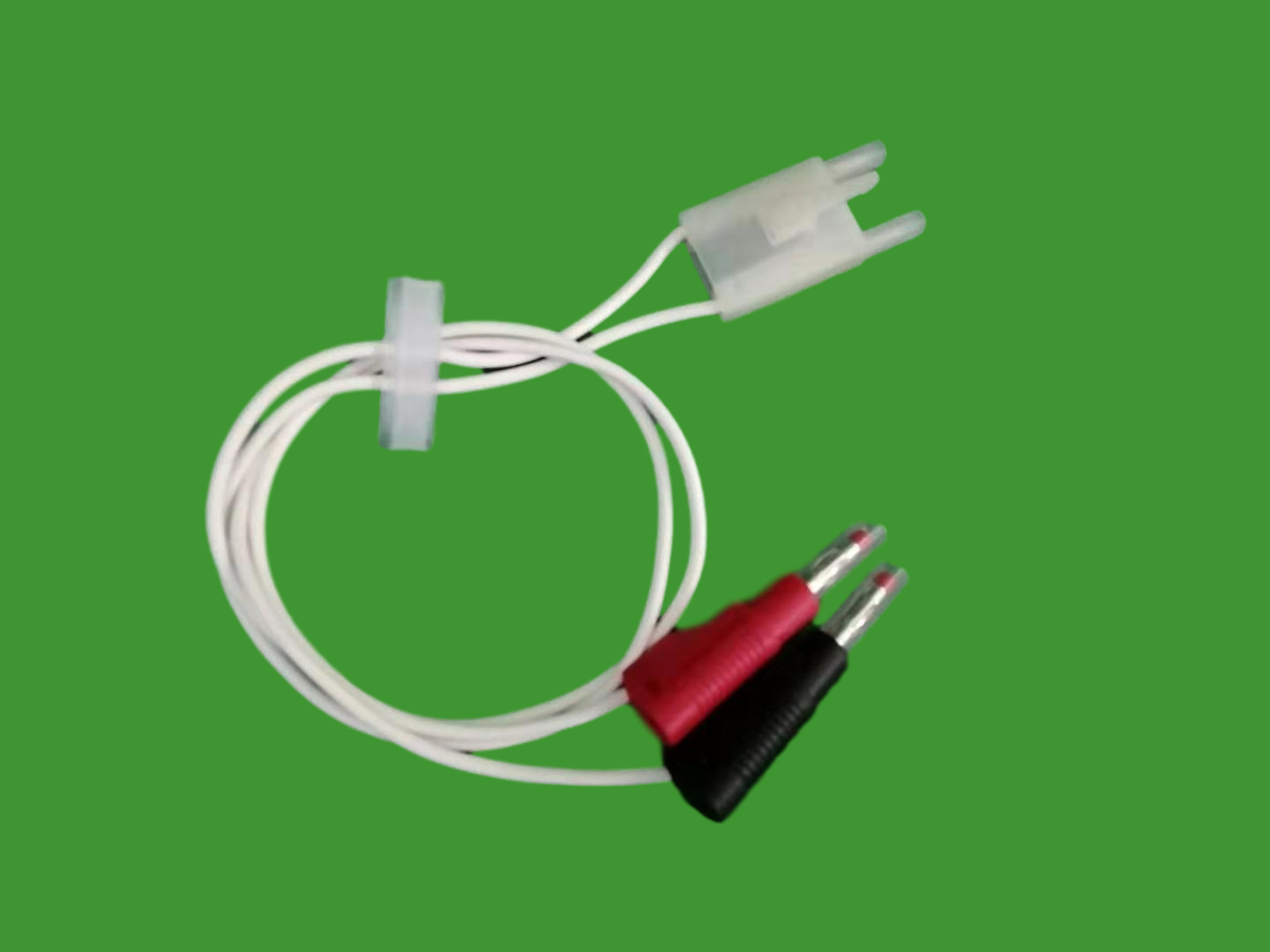

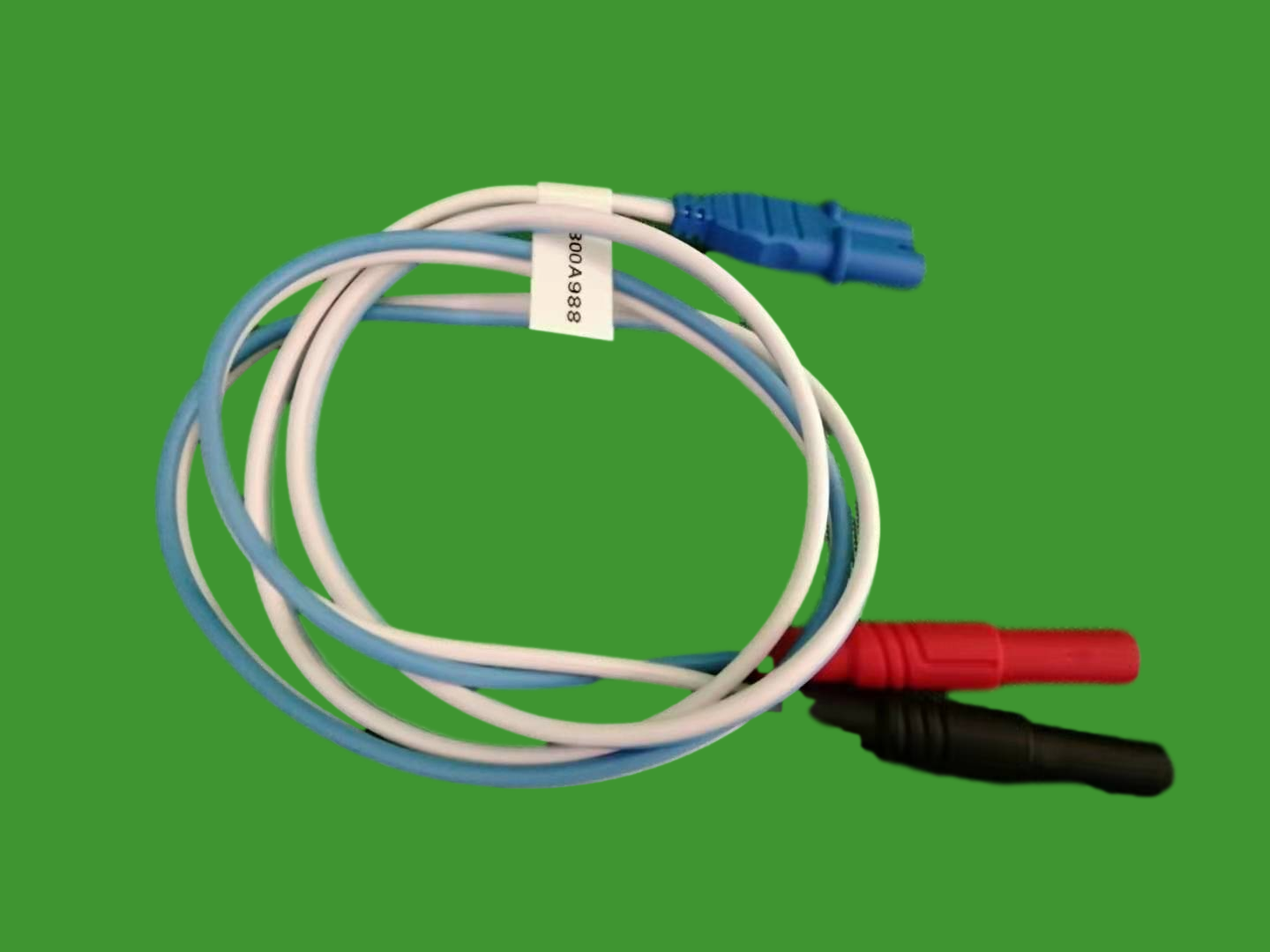

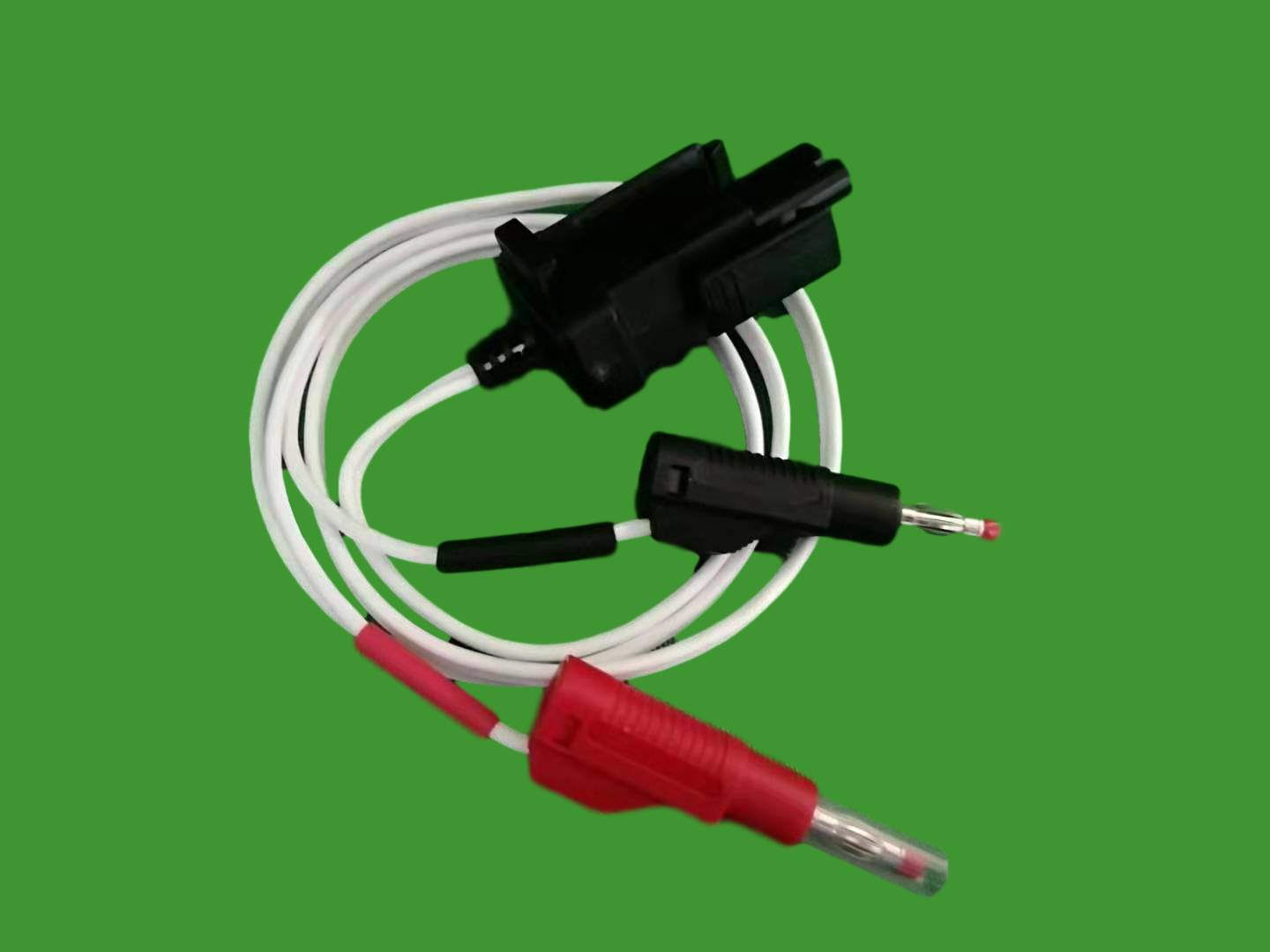

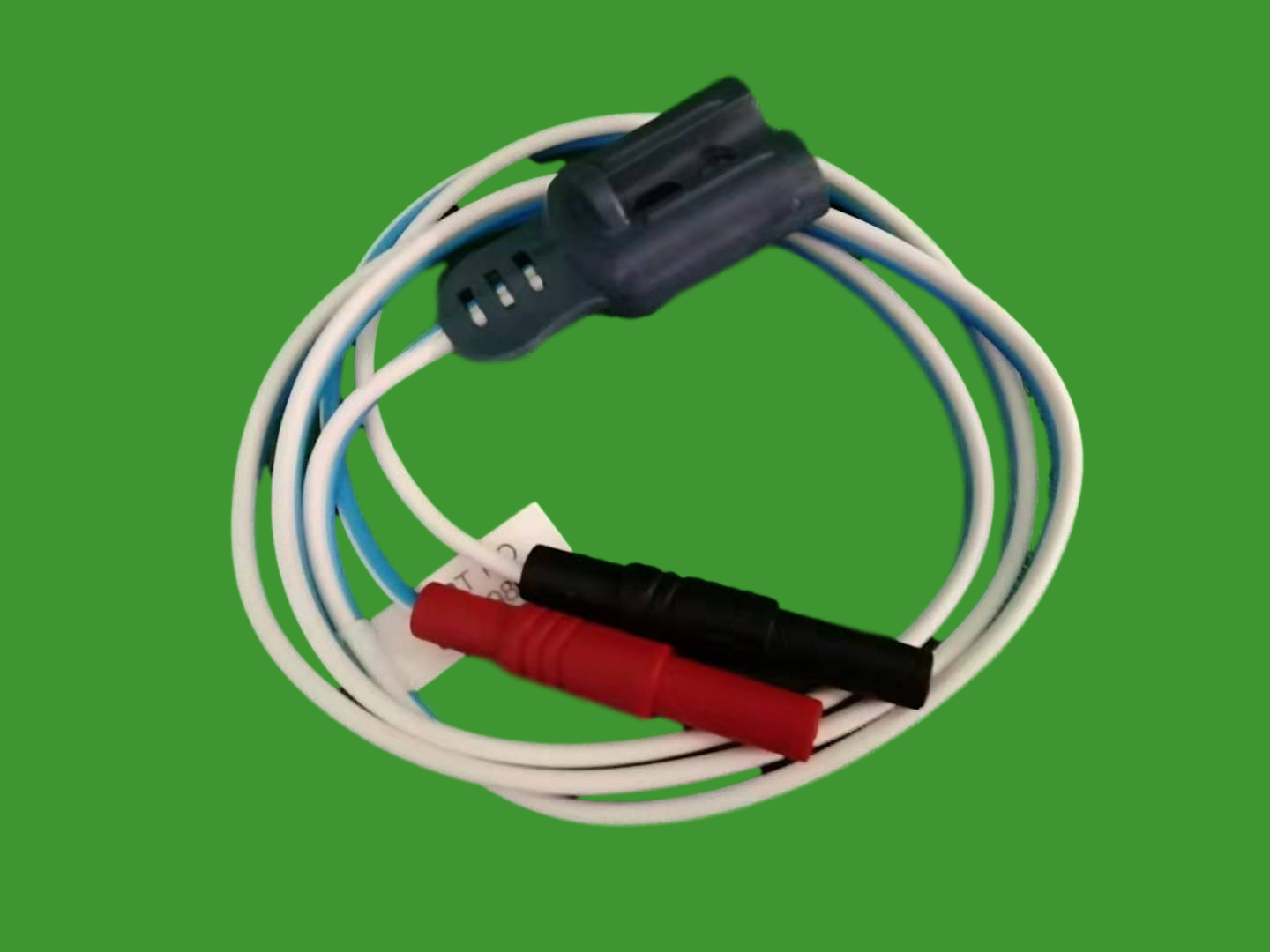

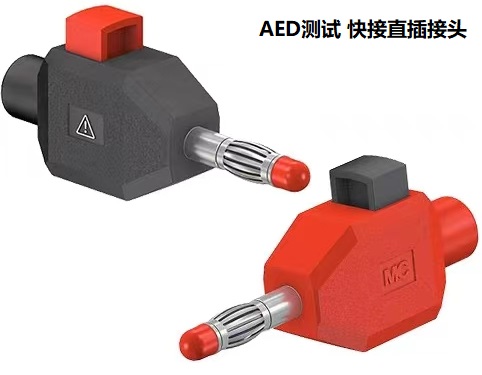

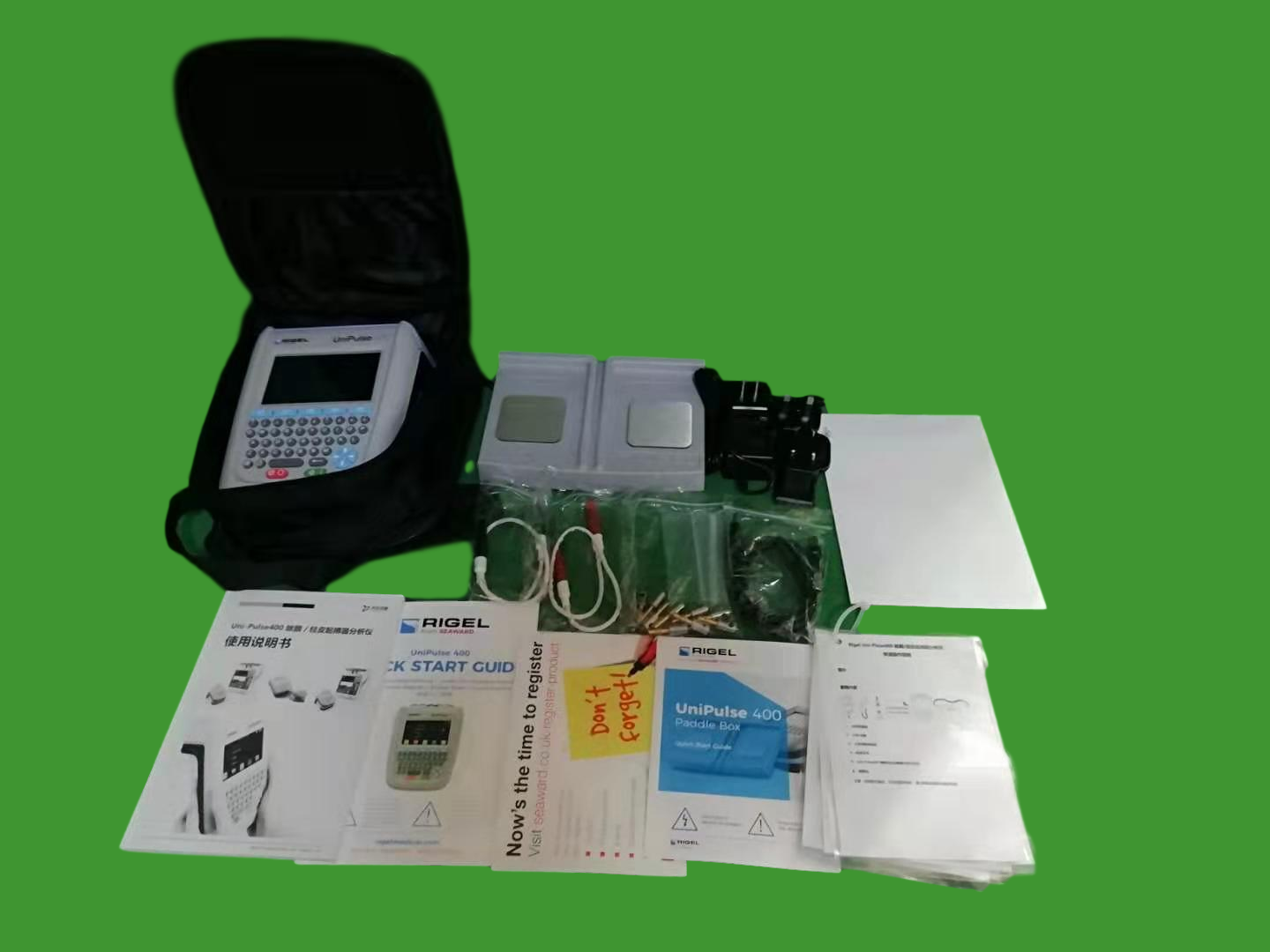

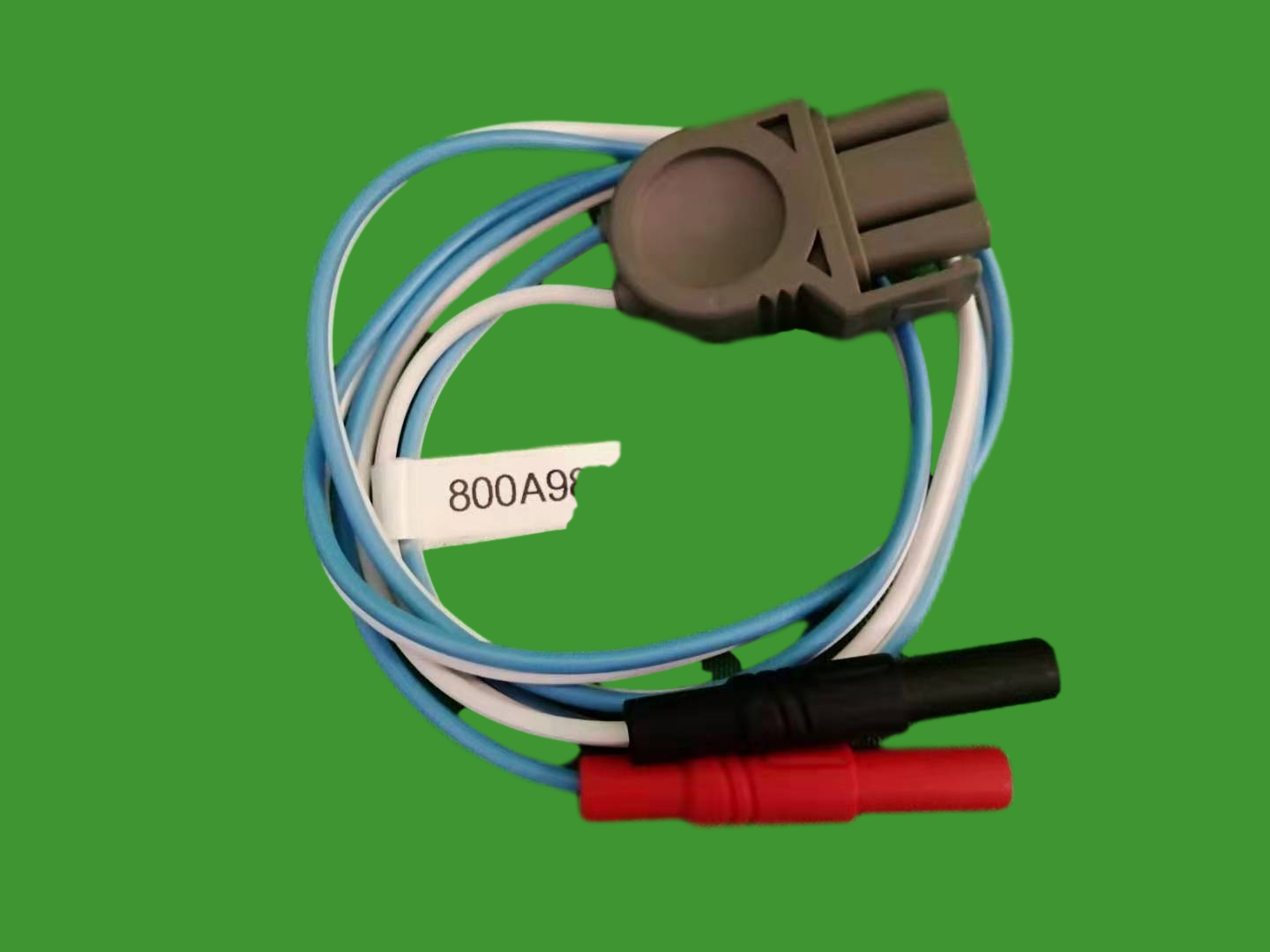

推薦配置：UniPulse 400型能量分析儀1臺；極板測試適配器1只；測試連接導線1對；交直流電源適配器1套（含3個不同標準接頭）； USB線纜1條；邁瑞和美敦力AED體外除顫連接線；4mm扣式針式兩用心電導聯適配器10只；出廠測試報告1份； UniPulse 400中文快速入門指南1份；中文使用說明1本；便攜包1只
